Экраноплан

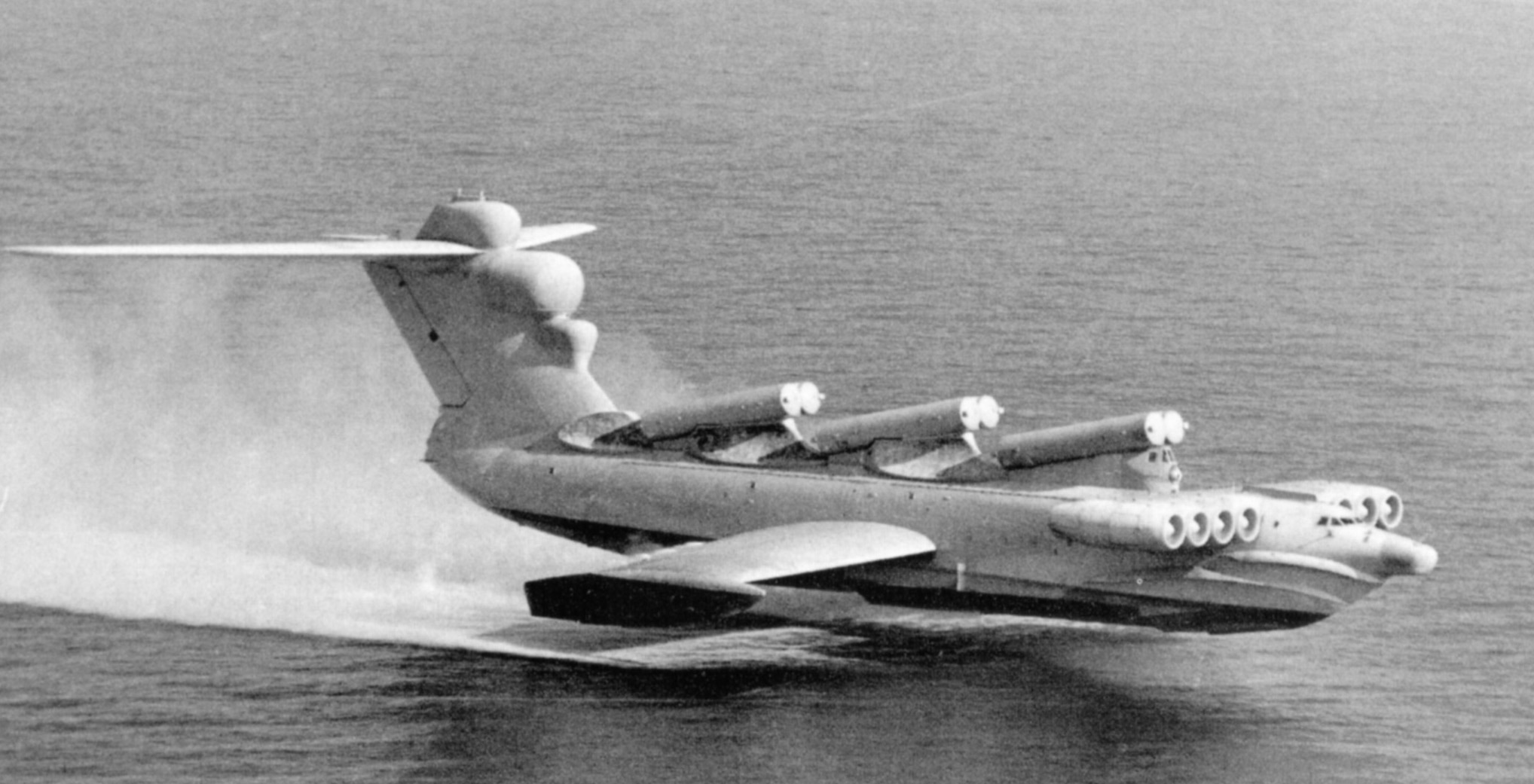

Судно на динамической воздушной подушке. «Чудовище Каспийского моря»

«Чудовище Каспийского моря». Судно на динамической воздушной подушке
«Чудовище Каспийского моря». Судно на динамической воздушной подушке     Фото отсюда >>>

    В России снова строят экранопланы      >>>

     Уникальность таких аппаратов, как экраноплан, связана с их технической особенностью объединять в себе свойства воздушного и морского судна. В большей степени он относится к типу морских судов, поскольку имеет возможность передвигаться в непосредственной близости с поверхностью – два-три десятка метров. Экраноплан способен скользить над земной или водной поверхностью при помощи экранного эффекта, при котором необходимая подъемная сила обеспечивается потоком набегаемого воздуха, нагнетающим высокое давление под кораблем. Более всего экранопланы, как правило, используются над морской поверхностью, это связано с ее более равномерной площадью по высоте, в отличие от рельефной земной.

     Экранопланы выгодно выделяются на фоне обычных кораблей тем, что обладают способностью развивать скорость до 460 километров в час, а территория их перемещения практически не ограничена – моря, реки, льды, снега и болотистая местность способны служить для образования «экрана». В отличие от обычных самолетов, экранопланы обладают высокой степенью живучести, а также они более экономичны и способны принимать на борт грузы с огромной массой. При этом подобные аппараты не требуют наличия береговой инфраструктуры – для посадки им вполне достаточно иметь только подходящую по размерам водную акваторию или ровный участок суши.

     Начиная с 2010 года в России проводятся работы по возобновлению производства экранопланов, это, прежде всего, обусловлено попыткой не отстать от других государств, например США, Италии и Франции, где производство подобных аппаратов прекрасно налажено и востребовано не только военными, но и различными гражданскими компаниями. В нашей стране разработками новых аппаратов занимается Центральное конструкторское бюро им. Алексеева, известное как главный разработчик «Каспийского монстра» и которое возобновило опытно-конструкторские и проектные работы по созданию экранопланов. Об этом заявил Евгений Мелешко, начальник отдела качества ЦКБ им. Алексеева. По его словам, ЦКБ получило правительственную заявку на возобновление работ по созданию аппаратов подобного класса для обеспечения силовых ведомств РФ.

     Начина с 2010 года и по настоящее время проводятся проектные работы, а основные опытно-конструкторские работы по созданию крупного экраноплана начнутся в 2012 году. «Для нашего предприятия это огромный объем работ, большая часть специалистов предприятия будут задействованы по этой теме», - заявил в одном из интервью Е.Мелешко.

     Но если по государственному заказу работы по созданию экраноплана находятся на стадии проектирования, то в коммерческой нише подобный аппарат уже создан. На судостроительном заводе «Волга», расположенном в Нижнем Новгороде, закончено строительство нового отечественного экраноплана «Орион-20», и до конца текущего года будут проведены его испытания. Об этом сообщил Юрий Варакосов, директор Ассоциации производителей, разработчиков и потребителей экранопланов - «Экраноплан».

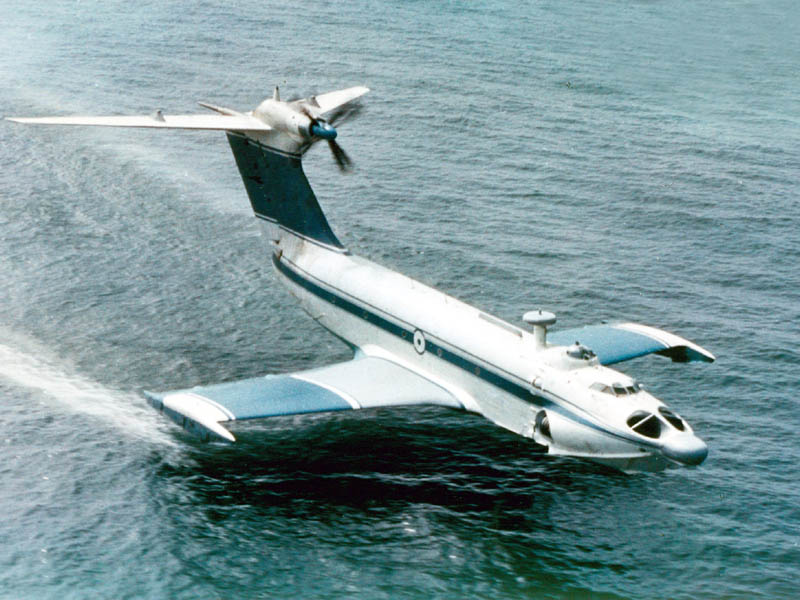

Экранолет «Орленок»
Экраноплан — высокоскоростное транспортное средство, аппарат, летящий в пределах действия аэродинамического экрана

экранолет «Орленок». Экраноплан — высокоскоростное транспортное средство

Экранолет «Орленок»    Фото отсюда >>>

     В 1972 году на ходовые (летные) испытания был выведен экранолет «Орленок», предназначенный для переброски морских десантов на дальность до 1500 км. «Орленок» способен принять на борт до 200 морских пехотинцев с полным вооружением или два плавающих танка (БТР, БМП) с экипажами, взлететь с волны до 2-х метров и со скоростью 400-500 км/час доставить десант к месту высадки.

     Для него не являются препятствием любые защитные заграждения - минные и сетевые - он просто перелетает над ними. После посадки на воду и выхода на относительно пологий берег, «Орленок» высаживает людей и технику через откидывающуюся вправо носовую часть. На испытаниях, в одном из испытательных полетов, экранолет показал удивительную живучесть, получив повреждения фатальные для корабля, а тем более для самолета.

     От удара о воду у «Орленка» оторвалась корма с килем, горизонтальным оперением и маршевым двигателем НК-12МК. Однако пилоты не растерялись, и, увеличив обороты носовых взлетно-посадочных двигателей, не дали экранолету погрузиться в воду и довели машину до берега. Причиной аварии, по-видимому, стали трещины в хвостовой части корпуса, полученные во время предыдущих полетов и своевременно не замеченные.

     На новых экземплярах хрупкий конструкционный материал К482Т1 был заменен на алюминиево-магниевый сплав АМГ61. Всего было построено пять экранолетов типа «Орленок»: «Дубль» - для статических испытаний; С-23 - первый летный прототип из сплава К482Т1 (разработан после аварии); С-21, построенный в 1977 году; С-25, собранный в 1980 году и С-26, введенный в строй в 1983 году.

     Все они вошли в состав авиации ВМФ, и на их базе была сформирована 11-я отдельная авиагруппа непосредственного подчинения Главному штабу морской авиации. Один из них также был потерян в 1992 году в результате катастрофы, во время которой один член экипажа погиб. >>>


Десантный экраноплан «Орленок»
Экраноплан "Орлёнок" в Музее ВМФ, Москва

Десантный экраноплан «Орленок»Экраноплан Орлёнок в Музее ВМФ, Москва

Десантный экраноплан «Орленок». Экраноплан "Орлёнок" в Музее ВМФ, Москва    Фото отсюда >>>

     Десантный экраноплан «Орленок»

     Экраноплан «Орленок» спроектирован по нормальной аэродинамической схеме. Это трехдвигательный низкоплан с Т-образным хвостовым оперением и фюзеляжем-лодкой. Конструкция планера изготовлена в основном из сплава АМГ61, а также из стали. Радиопрозрачные поверхности - из композитных материалов. Защита планера от коррозии обеспечивается электрохимическими протекторами и специальными покрытиями.

    Фюзеляж. Имеет балочно-стрингерную силовую конструкцию. В нем размещаются кабина и помещение для отдыха экипажа, отсеки радиоэлектронного и радиосвязного оборудования, грузовой отсек длиной 28.0 м, шириной 3.4 м с силовым полом и швартовочными узлами, а также отсек вспомогательной силовой установки и бортовых агрегатов, обеспечивающих автономный запуск двигателей главной силовой установки и работу гидравлической и электрической систем. Для погрузки-выгрузки техники и людей за кабиной экипажа предусмотрен силовой разъем, с помощью которого носовая часть фюзеляжа отворачивается в правую сторону на 90°. Днище корпуса-лодки образовано системой реданов и двумя гидролыжами, на которых крепятся основная и носовая опоры шасси.

    Крыло. Аэродинамическая компоновка крыла оптимизирована для полета вблизи экрана: большой угол атаки, малое - 3.25 - удлинение и стреловидность 15°. Вдоль задней кромки каждого полукрыла установлены 5-ти секционные закрылки-элероны с углами отклонения +42°...-10°, На нижней поверхности консолей, вдоль передней кромки, смонтированы специальные стартовые щитки с передней осью вращения и углом отклонения 70°.

    Механизация крыла используется на взлете для создания газовой подушки, отделяющей экраноплан от воды. На концах несущих плоскостей установлены поплавки с укрепленным на них вспомогательным шасси. Конструктивно крыло состоит из центроплана и двух консолей, имеющих многолонжеронную кессонную силовую схему.

    Хвостовое оперение. С целью уменьшения влияния экрана на устойчивость и управляемость экранолета, а также для предотвращения попадания водяных брызг в двигатель и лопасти винтов, на «Орленке» применено Т-образное хвостовое оперение. Стабилизатор имеет стреловидность по передней кромке 45° и оснащен четырехсекционными рулями высоты. Вертикальное оперение стреловидности 40° представляет собой единое целое с фюзеляжем.

    Шасси. Состоит из двухколесной носовой и десятиколесной основной опор с нетормозными пневматиками. Носовые колеса поворотные. Створки опор отсутствуют. Конструкция шасси совместно с лыжно-амортизирующим устройством и поддувом обеспечивают проходимость практически по любой поверхности: грунту, снегу, льду.

    Силовая установка. Включает два стартовых турбореактивных двигателя НК-8-4К (статическая максимальная тяга 10.5 т) и маршевый турбовинтовой КН-12МК (статическая максимальная тяга 15.5 т). Поворотные сопла стартовых двигателей позволяют направить реактивные струи под крыло в режиме поддува (на взлете или посадке), или над крылом при необходимости увеличения тяги в крейсерском полете. Запуск двигателей осуществляется с помощью вспомогательной силовой установки ЕА-6А. Топливные баки располагаются в корневых частях крыла.



    Системы и оборудование. На борту экраноплана установлен навигационный комплекс «Экран» с обзорной РЛС в обтекателе на стойке в верхней носовой части фюзеляжа. В носовом обтекателе находится антенна навигационной РЛС предупреждения столкновений с высокой разрешающей способностью «Экран-4», На «Орленке» установлена система автоматического управления полетом, аналогичная авиационным автопилотам, позволяющая пилотирование как в ручном, так и в автоматическом режиме.

    Гидросистема обеспечивает привод рулевых поверхностей, механизации крыла, уборку и выпуск шасси и гидролыж, поворот откидывающейся носовой части фюзеляжа. Электросистема обеспечивает током пилотажно-навигационное, радиосвязное и электротехническое оборудование. Экраноплан оснащен специфическими корабельными устройствами: морскими навигационными огнями и якорно-буксировочными принадлежностями.

    Вооружение. На борту «Орленка» во вращающейся башне установлен оборонительный двуствольный пулемет «Утес» калибра 14.5 мм. >>>


Экраноплан

    Россия готова вернуться к производству экранопланов       >>>

     Производство экранопланов не является экзотикой, и Россия готова возобновить их создание, если министерство обороны определит порядок использования этих транспортных средств, заявил вице-премьер России Дмитрий Рогозин.

     «Сама промышленность готова обеспечить производство, это идея не экзотическая», - сказал Рогозин, передает РИА «Новости». «Но в целом надо найти способы их применения», - добавил он, передает «Интерфакс».

     Вице-премьер напомнил, что экранопланы производятся в России небольшими партиями. «В основном для пограничной охраны», - сказал он. Он отметил, что США сделали ставку на развитие беспилотной авиации. Россия же может противопоставить свои достижения в области строительства экранопланов. «Для нашей страны вполне возможно найти применение для такой техники, как экраноплан», - отметил Рогозин.

     Экраноплан – это транспортное средство, которое может летать в непосредственной близости над водой, льдом или ровными участками суши за счет экранного эффекта, который создает «воздушную подушку», повышающую подъемную силу его крыла. Некоторые типы экранопланов могут также летать на высоте, как самолеты. Как сообщала газета ВЗГЛЯД, в августе прошлого года директор ассоциации «Экраноплан» Юрий Варакосов заявил, что в России осталось всего четыре действующих сертифицированных пилота-испытателя экранопланов.

     В сентябре 2010 года генеральный конструктор ЦКБ по судам на подводных крыльях им. Алексеева Сергей Платонов заявил, что производство военных и гражданских экранопланов может начаться в России после 2015 года..
