Акустические системы радиол Simfonija
Колонки для лампового усилителя

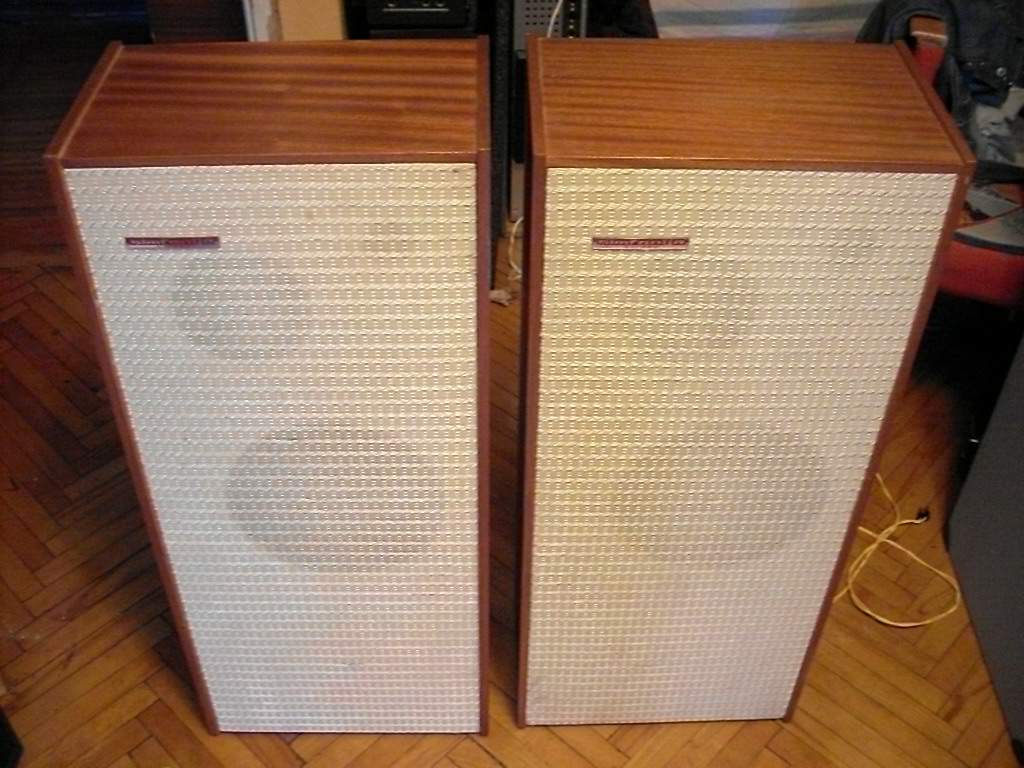

фото. Акустические системы радиол Simfonija.

Акустические системы радиол Simfonija.

Первая выносная акустическая система RRR была у радиолы Teika, показанной на выставке в Нью-Йорке в 1959 г.

Серийным же аппаратом с колонками была Simfonija, разработанная в 1963 г (** см. ниже). Совершенствуя модели (АС тоже), радиолу выпускали до 1976 г. У акустических систем, да и у самих радиоаппаратов имеется заметная преемственность, как схемотехническая, так и конструктивная. Разработки АС сделаны под руководством Р. Керно. Все АС проходили согласование во ВНИИРПА, получили поддержку единомышленников В. Иоффе, И. Алдошиной, И. Бажиной и др.

Акустические системы радиол состоят из двух звуковых колонок закрытого типа. Каждая колонка представляет собой закрытый ящик с установленными в нем громкоговорителями и элементами фильтров. Корпуса колонок изготовлены из качественной 10 мм березовой фанеры, они покрыты модным тогда полиэфирным лаком. Акустические системы трехполосные, фильтры обеспечивают разделение сигнала и подают на каждый громкоговоритель напряжение соответствующих звуковых частот. Подключение колонок к усилителю радиолы осуществляется с помощью соединительных шнуров ШПВ 2х0.5 мм2 длиной 4.5 м, оканчивающихся вилкой со специальным выступом, который при соединении с гнездами на шасси совпадает с вырезами на задней крышке аппарата, обеспечивая таким образом синфазность каналов.

Заметим, что первая "Simfonija" тоже комплектовалась колонками в корпусах, привычных для радиолы "Simfonija 2". Кроме того в колонках иногда встречаютя различные наборы громкоговорителей, что указывает на производственные вариации или переходную модель. Здесь приведены только три основные модели, они же описаны в статьях разработчиков из журнала Радио.


От редакции:


АС радиолы Simfonija

     Каждая звуковая колонка содержит 4 динамические головки прямого излучения: низкочастотную 5ГД-3RRR, две среднечастотных 2ГД-28, одну высокочастотную 3ГД-15 и разделительные фильтры.

Громкоговорители расположены на передней доске ящика, разделительные фильтры расположены в нижней его части.

Для улучшения воспроизведения низших звуковых частот в закрытой АС применена система с объемными акустическими резонаторами (резонаторами Гельмгольца), представляющими собой отсеки определенных размеров в нижней части колонки.

    Резонаторы сообщаются с основным объемом колонки через отверстия в горизонтальной перегородке. От размеров резонаторов, диаметров и длины (толщины перегородки) этих отверстий зависит частота настройки резонатора, а, следовательно, и результирующая АЧХ акустической системы.

Размеры колонки: 1000 - 450 - 320 мм, масса - 20 кг     сюда >>>


Акустические системы радиол Simfonija
Колонки для лампового усилителя

фото. Акустические системы радиол Simfonija.

АС радиолы Simfonija 2

Номинальная мощность - 4 Вт, номинальное электрическое сопротивление - 9 ?.
Частотный диапазон - 50...15000 Гц при неравномерности АЧХ 15 дБ.
Среднее стандартное звуковое давление не менее 0.25 Па (N/m2).
Размеры: 1020 (870 без ножек) - 370 - 255 мм, масса - 16 кг.

Каждая звуковая колонка содержит 3 динамические головки прямого излучения: низкочастотную 5ГД-3RRR (в более поздней модификации 6ГД-2RRR), среднечастотную 3ГД-1RRR, высокочастотную 1ГД-3RRR и разделительные фильтры.
В днище корпуса имеются резьбовые втулки, в которые при необходимости вкручиваются ножки высотой 150 мм.

Чтобы обеспечить закрытый объем для низкочастотной головки и исключить ее влияние на среднечастотную, 3ГД-1 закрыта пластмассовым колпаком, заполненным ватой. Задняя стенка из-за большой ее площади имеет дополнительную опору для крепления. В нижней части колонки имеются 2 отсека - акустических резонатора. Их размеры - 260*231*245 мм и 260*109*245 мм. Больший резонатор соединен с общим объемом отверстием в горизонтальной перегородке O28*10 мм, а меньший - O43*20 мм (возле этого отверстия приклеен второй слой фанеры). Частоты настройки резонаторов зависят от указанных размеров.

Механический резонанс в колонке этого размера при отсутствии акустических резонаторов приводит к подъему АЧХ в районе 70 Гц на 7...8 дБ. Акустический резонатор бОльшего размера настроен как раз на эту частоту и компенсирует подъем, однако, создает подъем АЧХ на 5...6 дБ на частотах 62 Гц и 110 Гц. Резонатор меньшего размера настроен на 110 Гц, компенсируя подъем АЧХ здесь, но создавая подъем на 1...1,5 дБ на частотах 90 Гц и 140 Гц. Таким образом, применение объемных акустических резонаторов приводит к выравниванию АЧХ в области низких частот.

Разделительные частоты фильтров 200 Гц и 5000 Гц. Дроссель фильтра имеет 160 витков провода ПЭЛ 0.51 на сердечнике Ш12*12 из электротехнической стали с зазором 0.3 мм, его индуктивность - 5 Гн. С1 и С2 - К50-7-300-2х50 мкФ, С3 - МБМ-160-1 мкФ.


Акустические системы радиол Simfonija
Колонки для лампового усилителя

фото. Акустические системы радиол Simfonija.

АС радиолы Simfonija 003

Номинальная мощность - 4 Вт, номинальное электрическое сопротивление - 9 ?. Частотный диапазон - 50...15000 Гц при неравномерности АЧХ 15 дБ. Среднее стандартное звуковое давление не менее 0.25 Па (N/m2).

Размеры: 790 (740 без цоколя) - 350 - 285 мм, масса - 15 кг. Высота колонок на цоколе соответствует высоте радиолы на ножках.

Каждая колонка содержит 3 динамические головки: низкочастотную 6ГД-2RRR, среднечастотную 3ГД-1RRR и высокочастотную 1ГД-3RRR.

Параметры разделительных фильтров аналогичны предыдущим. Колонки имеют меньшие размеры по сравнению с предыдущими, соответственно меньше и размеры акустических резонаторов - они равны 170*115*275 мм и 170*205*275 мм, а отверстия у большего резонатора - O22*10 мм и меньшего - O30*10 мм (выпускали колонки с одним отсеком внизу, но с двумя отверстиями). Поскольку площадь задней стенки не слишком большая, в колонке нет дополнительной опоры для нее.
