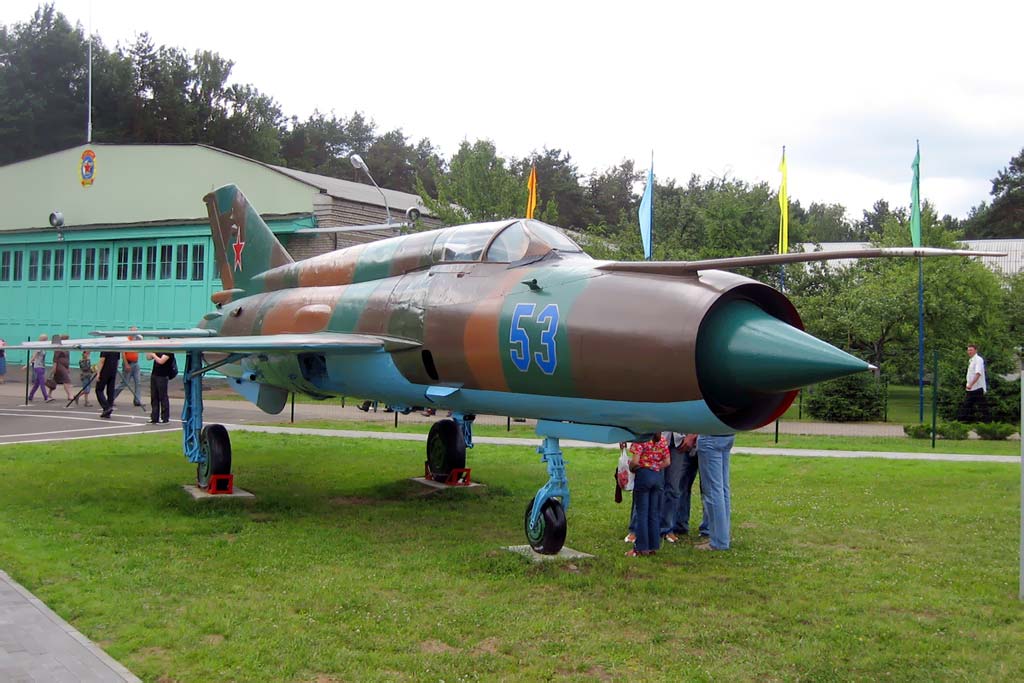

Самолет МИГ-21. Музей авиационной техники в поселке Боровая под Минском.
Фото Nemiga.Info Минск 2009г.
МиГ-21 (по кодификации НАТО: Fishbed) — советский лёгкий сверхзвуковой фронтовой истребитель третьего поколения, разработанный ОКБ Микояна и Гуревича в середине 1950 годов. Первый «МиГ» с треугольным крылом.
Самый распространённый сверхзвуковой самолёт в истории, также самый массовый истребитель 3-го поколения.
Характеристики самолёта, общие для всех модификаций:
Количество двигателей: 1
Экипаж: 1 человек (кроме двухместных учебных модификаций)
Длина: 14,10 метра
Высота: 4,71 метра
Размах крыла: 7,15 метра
Площадь крыла: 22,95 м?
МиГ-21бис
Технические характеристики
Масса пустого: 5460 кг
Нормальная взлётная масса: 8726 кг
Максимальная взлётная масса: 10 100 кг
Масса топлива: 2750
Двигатель: ТРДДФ Р-25-300
Тяга максимальная без форсажа: 4100 кгс
Тяга на форсаже: 6850 кгс
Тяга на чрезвычайном форсаже: 7100 кгс
Лётные характеристики
Максимальная скорость на высоте: 2230 км/ч
Максимальная скорость у земли: 1300 км/ч
Крейсерская скорость: 1000 км/ч
Дальность полёта:
без ПТБ: 1225 км
с ПТБ: 1470 км
Практический потолок: 19 000 м
Скороподъёмность: 235 м/с
Максимальная эксплуатационная перегрузка: +8,5 g
Вооружение
Пушечное: 23-мм встроенная пушка ГШ-23Л (боезапас — 200 снарядов)
Точки подвески: 5 (четыре под крылом и одна под фюзеляжем)
Масса подвесных элементов: 1300 кг
Управляемые ракеты:
«воздух-воздух»: Р-3С, Р-3Р, Р-13М, Р-13М1, Р-60, Р-60М
«воздух-поверхность»: Х-66
Неуправляемые ракеты: калибром 57 и 240 мм
Свободнопадающие бомбы: различные типы весом до 1000 кг
Ещё >>>
|
|
Самолет МИГ-21
Военная авиация. Фотографии самолетов.
|
13.02.2020. Не туда сел: как советский истребитель сбежал с аэродрома НАТО
53 года назад история боевой авиации Советского Союза пополнилась курьезом - истребитель МиГ-21 новейшей модификации приземлился в аэропорту Тегель в Западном Берлине. Летчик перепутал аэродромы. Увидев солдат НАТО, пилот осознал свою ошибку, развернулся на рулежке - ВПП уже перекрыли, - и улетел к своим.
13 февраля 1967 года - памятная дата в хрониках Группы советских войск в Германии. В этот день случилось ЧП, последствия которого могли быть весьма серьезными. На аэродроме Тегель во французской зоне оккупации Западного Берлина приземлился секретнейший на тот момент советский истребитель. Самолет был новенький - прямо с подмосковного завода "Знамя Труда". Пилотировал его капитан Федор Григорьев.
ГДР была западным форпостом Восточного блока. Здесь размещалась мощная группировка советских войск, ГСВГ, руководство СССР щедро снабжало армию Восточной Германии новейшей техникой - в том числе самолетами. Немецкие истребители вместе с советскими летчиками дежурили на границе, отгоняя от нее самолеты НАТО.
В начале 1967 года на заводе КБ Микояна в Луховицах, где годом раньше запустили сборку МиГ-21 на экспорт, была готова к отправке в ГДР четверка новеньких истребителей последней модификации, МиГ-21ПФМ. На самолете установили новое катапультное кресло, усовершенствовали прицел и систему управления оружием, истребитель получил возможность применять ракеты с радиолокационным наведением.
Наконец, МиГу вернули пушку - несколькими годами раньше ее почему-то объявили устаревшим оружием, не нужным для воздушного боя. Убедившись, что это не так, конструкторы предусмотрели возможность подвески под фюзеляж контейнера с 23-миллиметровой пушкой и боекомплектом. В общем, самолет получился серьезный.
Перегнать истребители в ГДР поручили летчикам из 16-й гвардейской истребительной авиадивизии, входившей в состав ГСВГ. Командиром звена назначили капитана Григорьева. Из Луховиц до Минска долетели без приключений, там приземлились, заправились и заночевали. На следующее утро полетели дальше. Почему-то четверку истребителей направили не на аэродром Темплин под Бранденбургом, как обычно, а на Коттбус, находившийся намного южнее и Григорьеву незнакомый.
Ошибившись с курсом, МиГи оказались рядом с Берлином - как вскоре выяснилось, Западным. Увидев под собой аэродром, капитан Зиновьев попытался выйти на связь с диспетчером, но тот не отвечал. Летчик решил, что отказала радиостанция и пошел на посадку. Звено он на всякий случай распустил - его ведомые, почуяв неладное, добрались да Коттбуса самостоятельно.
А головной МиГ-21 с красными звездами на крыльях совершил мягкую посадку в аэропорту Тегель, находившемся во французской зоне Западного Берлина и отданном авиации НАТО. Приземлившись, капитан Григорьев понял, что прилетел не туда: на стоянках стояли самолеты чужих типов с опознавательными знаками ВВС Франции и США. МиГ сбросил тормозной парашют и стал разворачиваться, чтобы взлететь по той же полосе, на которую приземлился. Но ВПП уже перегородили джипами и пожарными машинами - на аэродроме не верили своей удаче.
Делать было нечего: истребитель вновь развернулся, включил форсаж и, разогнавшись по узкой и короткой рулежной дорожке, свечой ушел в небо. Помимо прочих достоинств, модификация МиГ-21ПФМ предназначалась для работы с грунтовых аэродромов. Благодаря системе обдува закрылков взлетно-посадочные характеристики истребителя были значительно улучшены.
Вскоре капитан Григорьев приземлился в Коттбусе. Рассказывают, что командир дивизии сказал ему: "Что сел в Тегеле - дурак, а что удрал - молодец", - и распорядился не наказывать летчика. Возможно, сыграло роль и то, что тремя годами ранее Григорьев на МиГ-19 сбил в районе Магдебурга американский самолет-разведчик Douglas RB-66.
Ещё >>>
|
|
Самолет МИГ-21
Самолет МИГ-21 против F-16
|
01. 03. 2019. Мог ли индийский МиГ-21 сбить пакистанский F-16

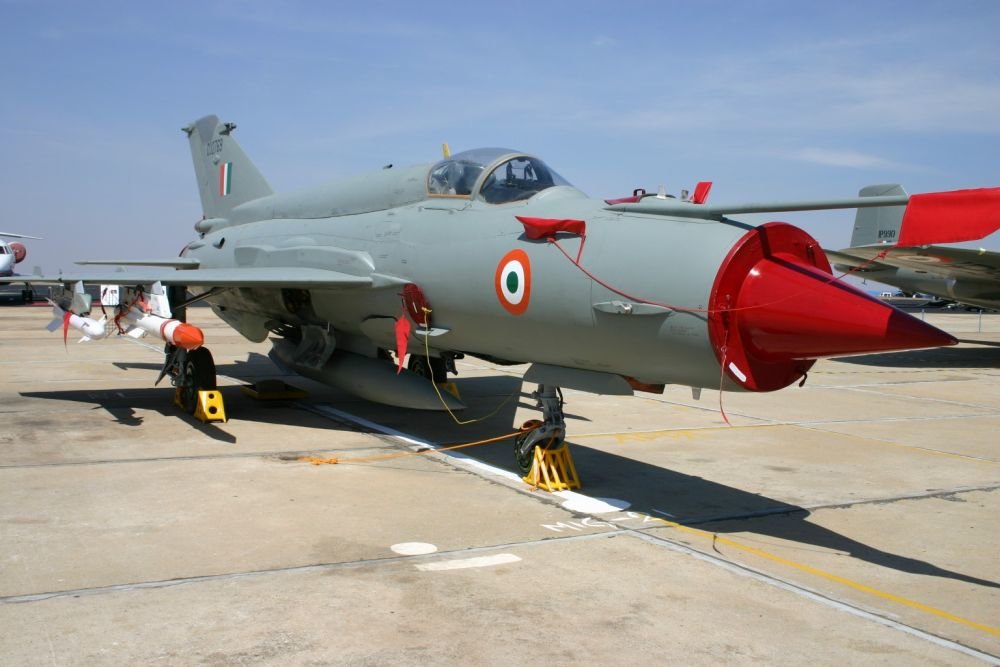

Сообщения Индии и Пакистана о воздушном бое между ВВС двух стран диаметрально противоположны. Исламабад сообщил о двух сбитых МиГ-21, показал фото плененного индийского пилота и пообещал отпустить его. В Дели заявили, что индийские летчики уничтожили F-16. Пакистан утверждает, что самолеты этого типа в бою не участвовали, хотя найденные фрагменты американских ракет AIM-120 класса "воздух-воздух" из арсенала F-16 свидетельствуют об обратном.
Тем временем эксперты задались чисто техническим вопросом: может ли истребитель третьего поколения МиГ-21 победить самолет четвертого поколения F-16. Ответ - да.
Несмотря на разницу в поколениях и возврасте: МиГ-21 принят на вооружение в 1959 году, F-16 - на 20 лет позже, - у индийских истребителей есть все шансы одолеть более современные пакистанские машины, считают авторы статьи, опубликованной Military Watch Magazine. Следует учитывать, что в небе над Кашмиром летают самые современные версии МиГов, разработанные специально для индийских ВВС РСК "МиГ и нижегородским авиазаводом "Сокол". По программе глубокой модернизации МиГ-21-83 были обновлены 125 истребителей ВВС Индии, в НАТО эта версия получила имя Bison.
"Бизон" оснащен современной системой управления оружием, позволяющей использовать дальнобойные ракеты Р-27 и Р-77, а также Р-27ЭР увеличенной дальности. Еще более грозным довеском к надежной советской конструкции стала израильская система РЭБ El/L8222, срывающая наведение на цель авиационных ракет. С помощью этих новшеств индийские МиГ-21 успешно противостояли в учебном бою куда более грозному противнику, чем пакистанские F-16 - тяжелым истребителям завоевания господства в воздухе F-15 ВВС США, чем немало удивили американцев.
>>>
|
|
|
Военная авиация
30 сентября 2018. Индия подарит России «винтажные» МиГ-21 в знак дружбы
>>>
На саммите в Нью-Дели премьер-министр Индии Нарендра Моди преподнесёт российскому президенту Владимиру Путину три МиГ-21 в подарок, пишет The Hindu. Как отмечает издание, подобный подарок является символическим жестом, призванным продемонстрировать российско-индийскую дружбу.
Важным моментом грядущего саммита между Россией и Индией, по всей вероятности, будет подарок трёх реактивных МиГ-21 Москве. Президент России Владимир Путин будет находиться с визитом в Нью-Дели с 4 по 5 октября в рамках ежегодного саммита с премьер-министром Индии Нарендрой Моди, пишет The Hindu.
«По плану три МиГ-21 будут переданы российской стороне на основании запроса их министра обороны, направленного его индийскому коллеге. Эта просьба касается одного Типа 75 и двух Типов 77», — отметил один источник издания.
Самолёты будут переданы в пригодном для полёта состоянии, однако расходы на упаковку и транспортировку, по словам другого источника, лягут на плечи Москвы.
Подобный подарок — это символический жест, призванный продемонстрировать «не подверженную влиянию конъюнктуры» дружбу и широкое стратегическое партнёрство между Россией и Индией, которое не так давно прошло через ряд испытаний по причине изменения геополитических условий, пишет The Hindu.
Машины получат новые регистрационные номера и могут в дальнейшем использоваться для «винтажных полётов». Тем не менее на данный момент неясно, каким образом Россия собирается их использовать.
МиГ-21 — подарок скорее эмоционального значения, ведь эта машина — самый массовый сверхзвуковой истребитель в истории. По некоторым данным, их было произведено около 11,5 тыс. Эти самолёты состояли на вооружении более 50 стран.
|
|
МиГ-23
МиГ-23 — это многоцелевой истребитель поколения 3
МиГ-23
В состав вооружения модернизированных истребителей могут быть включены современные управляемые ракеты, такие как РВВ-АЕ, Р-73Э и Р-27Р1. По желанию заказчика истребитель может быть адаптирован к использованию управляемых ракет «воздух-воздух» и «воздух-земля» других типов.
Летно-технические характеристики МиГ-23МЛ:
Размеры размах крыла – 14,10/7,78 м., длина истребителя – 16,7 м., высота – 5,0 м.
Площадь крыла – 37,27/34,16 кв. м.
Масса самолета нормальная взлетная – 15 600 кг., максимальная взлетная – 20 100 кг.
Запас топлива – 4300 л.
Тип двигателя – два ТРДДФ Р-35, тяга нефорсированная – 8 850 кгс., форсажная – 13 000 кгс.
Максимальная скорость – 2500 км/ч.
Практическая дальность – до 1450 км.
Перегоночная дальность – 2 360 км. с 3 ПТБ.
Практический потолок – 17 700 м.
Экипаж – 1 человек.
Вооружение: 1 23-мм пушка ГШ-23Л, боевая нагрузка до 2 000 кг., на 5 узлах подвески.
Источники информации:
>>>
|
|
СУ-35
Российские Су-35 (внизу) и ПАК ФА, истребитель 5-го поколения в полёте
Российские Су-35 (внизу) и ПАК ФА, истребитель 5-го поколения в полёте.
>>>
|
|
22.12.2015. Сергей Коротков — о проектах РСК «МиГ»
Сегодня производство готово к выпуску 35 машин ежегодно, а после присоединения к корпорации нижегородского авиазавода «Сокол» к этой цифре прибавятся и их показатели.
В этом году мы успешно завершили гособоронзаказ на поставку ВМФ России корабельных истребителей МиГ-29К/КУБ. В настоящее время предприятие проводит подготовку к запуску в серийное производство истребителя МиГ-35 поколения 4++ и реализует контракты на поставку модернизированных истребителей МиГ-29СМТ Минобороны и корабельных самолетов МиГ-29К/КУБ в интересах Республики Индии.
– Вы заявляли, что региональный самолет Ил-114 будет производиться на площадке завода «Сокол». Определено ли техническое лицо машины, сколько требуется средств и лет на ее разработку и развертывание производства? Принятое решение окончательное?
– Вице-премьер Дмитрий Рогозин объявил, что решение уже принято и его необходимо выполнять. Активно ведутся совещания с участниками проекта – прежде всего с «Ильюшиным» и «Соколом» – о заключении контракта, обсуждается его сумма.
– Предварительно известно, сколько это: миллиарды, десятки миллиардов рублей?
– Сумма получится немаленькая, но маркетинговые службы полагают, что потребуется около 300 таких самолетов: для замены Ан-24 в России необходимо много новых машин. Рогозин приводил такой пример: между Хабаровском и Благовещенском меньше 1000 км, а добраться проблематично. И таких городов много, особенно на Дальнем Востоке. Характеристики Ил-114 делают его пригодным и для создания на его базе специальных самолетов. Поэтому затраты себя окупят.
– Но будет ли у самолета российский двигатель, ведь произведенные для авиакомпании Узбекистана на закрытом заводе в Ташкенте Ил-114 оснащались американским двигателем?
– Российский двигатель ТВ7-117 разработан, его ресурсные показатели доводятся до требуемых, хотя это потребует сил и средств. Техническое лицо самолета в целом предварительно определено.
– То есть первый самолет, если все будет сделано максимально быстро, полетит не раньше чем лет через 10?
– Думаю, это произойдет гораздо раньше, 10 лет нам никто не даст.
>>>
|
|
