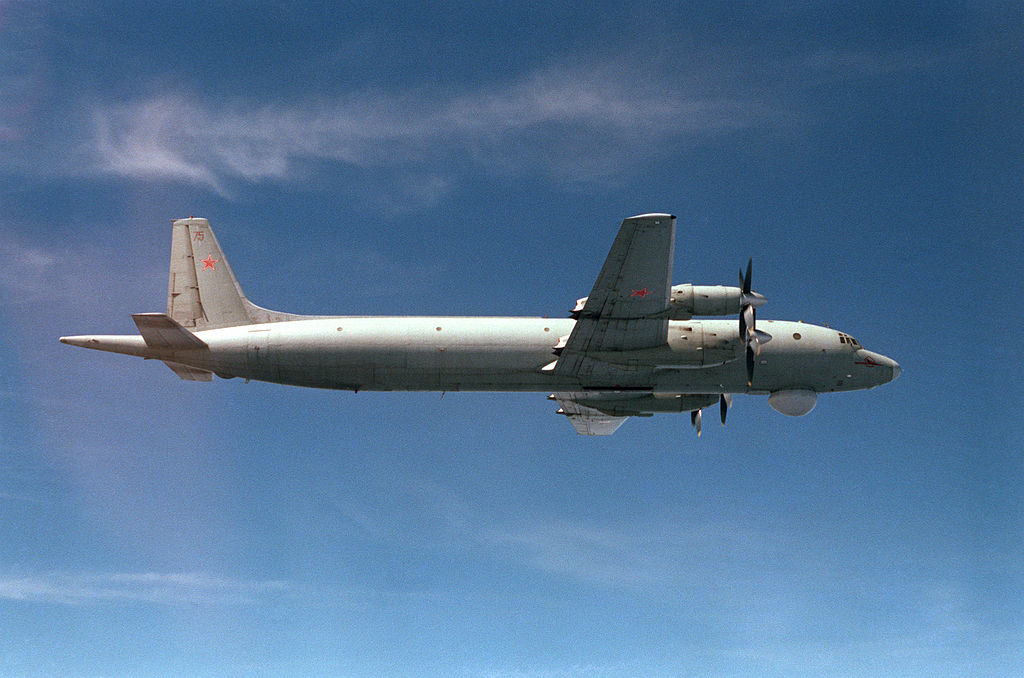

Ил-38 противолодочный самолёт (ПЛС).

Ил-38 — четырёхдвигательный цельнометаллический моноплан с низкорасположенным трапециевидным прямым крылом, традиционным однокилевым оперением и трёхстоечным шасси. По сравнению с Ил-18, на Ил-38 в средней части фюзеляжа оборудованы два обогреваемых грузоотсека для средств поиска и поражения подводных лодок. Крыло смещено вперёд на три метра, под кабиной находится обтекатель антенны РЛС поисково-прицельного комплекса «Беркут-38». В корме машины, за хвостовым оперением расположен обтекатель датчика магнитометра.

Силовая установка — четыре ТВД АИ-20М серии 6И с воздушными винтами АВ-64 серии 04А.

В хвостовой части фюзеляжа установлена турбогенераторная установка (ВСУ) ТГ-16.

Топливная система состоит из 24 плоскостных и 1-го фюзеляжного бака общей ёмкостью 35153 литра авиакеросина ТС-1.

Впервые в практике советского самолётостроения на Ил-38 была применена бортовая цифровая вычислительная машина «Пламя-264», в составе поисково-прицельного комплекса «Беркут-38», разработанного НИИ-131. БЦВМ "Пламя-264" создана на базе более ранней машины "Пламя-Вертолёт" разработки НИИ-17. Вычислительная машина полностью собрана на дискретной полупроводниковой базе, без применения микросхем и микросборок - только на высокочастотных транзисторах и диодах, а память машины - на ферритовых кольцах. Монтаж выполнен на однослойных и односторонних печатных платах.

Экипаж Ил-38 состоит из семи человек: два пилота (командир корабля, помощник командира корабля), штурман-навигатор, штурман-оператор РЛС, оператор самолётного приёмного индикаторного устройства (СПИУ), бортинженер, бортрадист.

Оборудование

Пилотажно-навигационная система «Путь-4Б-2К»;
Автопилот АП-6Е
Навигационный прибор АНП-3В
Курсовая система ТКС-П
Радиокомпас АРК-Б
Поисково-прицельная система «Беркут-38»;
Магнитометр АПМ-60 или АПМ-73.

Часть самолётов (около 12) прошла модернизацию по применению более современных радиогидробуев РГБ-16. Для этой цели на самолёт установили аппаратуру «Изумруд», в составе которой 68-канальное приёмное устройство «Волхов»[1], аппаратура обработки и отображения информации, блоки сопряжения с ППС «Беркут».

Вооружение

Средства поиска ПЛ — ненаправленные радиогидролокационные буи РГБ-1, пассивные направленные РГБ-2, автономные гидроакустические пассивно-активные станции РГБ-3, РГБ-16 (144 РГБ-1, 10 РГБ-2, 3 РГБ-3).

Также специально для самолёта разрабатывался гидроакустический буй с долговременной памятью "Яуза", рассчитанный на нахождение в море до 2 месяцев и периодическое считывание информации с пролетающего самолёта. Работы над этим буем были прекращены в 1979 году.

Средства поражения ПЛ — две противолодочные торпеды АТ-1, АТ-2 или ракеты АПР-1, АПР-2, АПР-3 (последняя только для Ил-38Н).
Противолодочные бомбы, морские мины, спасательные контейнеры КАС, морские маркеры (ориентирные морские авиабомбы ОМАБ-12Д) и т. д.

Оборонительное стрелково-пушечное вооружение — отсутствует.Тактико-технические характеристики

Технические характеристики

Экипаж: 7
Длина: 40,075
Размах крыла: 37,4
Высота: 10,12 м
Площадь крыла: 140 м?
Средняя аэродинамическая хорда: 3,0 м
Колея шасси: 9,0 м
Масса пустого: 34 700 кг
Максимальная взлётная масса: 68 000 кг
Максимальная посадочная масса: 52 200 кг
Масса топлива во внутренних баках: 26 650 кг
Силовая установка: 4 ? ТВД АИ-20М
Мощность двигателей: 4 ? 4250 л. с. (4 ? 3126 кВт (взлётная))
Воздушный винт: АВ-64 серии 04А
Диаметр винта: 4,5 м
Масса двигателя: 1040 кг

Лётные характеристики

Максимальная скорость: 650 км/ч на 6000 м
Боевой радиус: 2200 км
Техническая дальность: 9500 км
Практический потолок: 8000 м (с полётной массой 66 000 кг)
Длина разбега: 1700 м
Длина пробега: 1070 м

Вооружение

Боевая нагрузка:
нормальная: 5430 кг
максимальная: 8400 кг
Бомбы: противолодочные:
свободнопадающие: ПЛАБ-250-120, ПЛАБ-50
корректируемые: ПЛ250-120 «Загон»
Торпеды: АТ-1, АТ-2, АТ-3 (УМГТ-1), АПР-1, АПР-2
Гидроакустические буи: РГБ-1, РГБ-2 и РГБ-3
морские мины: АМД-2        >>>
