Устройство станции

     В основу устройства станции заложен модульный принцип. Сборка МКС происходит путём последовательного добавления к комплексу очередного модуля или блока, который соединяется с уже доставленным на орбиту.

     На 2013 год в состав МКС входит 14 основных модулей, российские — «Заря», «Звезда», «Пирс», «Поиск», «Рассвет»; американские — «Юнити», «Дестини», «Квест», «Транквилити», «Купола», «Леонардо», «Гармония», европейский — «Колумбус» и японский — «Кибо».

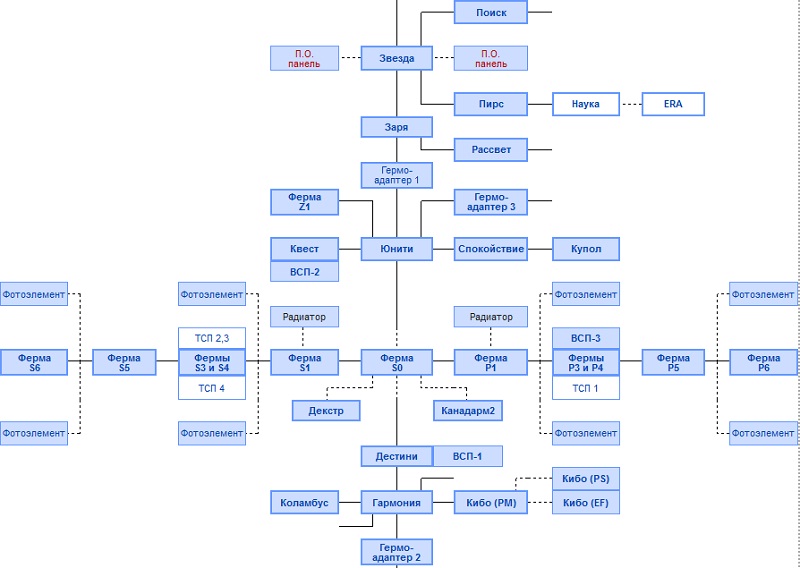

     На схеме изображены все основные и второстепенные модули, которые являются частью станции (закрашенные), или планируются для доставки (незакрашенные):     >>>

     На схеме изображены:

     «Заря» — функционально-грузовой модуль «Заря», первый из доставленных на орбиту модулей МКС. Масса модуля — 20 тонн, длина — 12,6 м, диаметр — 4 м, объём — 80 м?. Оборудован реактивными двигателями для коррекции орбиты станции и большими солнечными батареями. Срок эксплуатации модуля составит, как ожидается, не менее 15 лет. Американский финансовый вклад в создание «Зари» составляет около 250 млн долл., российский — свыше 150 млн долл.;

     П. М. панель — противометеоритная панель или противомикрометеорная защита, которая по настоянию американской стороны смонтирована на модуле «Звезда»;

     «Звезда» — служебный модуль «Звезда», в котором располагаются системы управления полётом, системы жизнеобеспечения, энергетический и информационный центр, а также каюты для космонавтов. Масса модуля — 24 тонны. Модуль разделён на пять отсеков и имеет четыре стыковочных узла. Все его системы и блоки — российские, за исключением бортового вычислительного комплекса, созданного при участии европейских и американских специалистов;

     МИМ — малые исследовательские модули, два российских грузовых модуля «Поиск» и «Рассвет», предназначенные для хранения оборудования необходимого для проведения научных экспериментов. «Поиск» пристыкован к зенитному стыковочному узлу модуля Звезда, а «Рассвет» — к надирному порту модуля «Заря»;

     «Наука» — российский многофункциональный лабораторный модуль, в котором предусмотрены условия для хранения научного оборудования, проведения научных экспериментов, временного проживания экипажа. Также обеспечивает функциональность европейского манипулятора;

     ERA — европейский дистанционный манипулятор, предназначенный для перемещения оборудования, расположенного вне станции. Будет закреплён на российской научной лаборатории МЛМ[37];

     Гермоадаптер — герметичный стыковочный переходник, предназначенный для соединения между собой модулей МКС, и для обеспечения стыковок шаттлов;

     «Спокойствие» — модуль МКС, выполняющий функции жизнеобеспечения. Содержит системы по переработке воды, регенерации воздуха, утилизации отходов и др. Соединён с модулем «Юнити»[38][39];

     «Юнити» — первый из трёх соединительных модулей МКС, выполняющий роль стыковочного узла и коммутатора электроэнергии для модулей «Квест», «Нод-3», фермы Z1 и стыкующихся к нему через Гермоадаптер-3 транспортных кораблей;

     «Пирс» — порт причаливания, предназначенный для осуществления стыковок российских «Прогрессов» и «Союзов»; установлен на модуле «Звезда»;

     ВСП — внешние складские платформы: три внешние негерметичные платформы, предназначенные исключительно для хранения грузов и оборудования;

     Фермы — объединённая ферменная структура, на элементах которой установлены солнечные батареи, панели радиаторов и дистанционные манипуляторы. Также предназначенная для негерметичного хранения грузов и различного оборудования;

     «Канадарм2», или «Мобильная обслуживающая система» — канадская система дистанционных манипуляторов, служащая в качестве основного инструмента для разгрузки транспортных кораблей и перемещения внешнего оборудования;

     «Декстр» — канадская система из двух дистанционных манипуляторов, служащая для перемещения оборудования, расположенного вне станции;

     «Квест» — специализированный шлюзовой модуль, предназначенный для осуществления выходов космонавтов и астронавтов в открытый космос, с возможностью предварительного проведения десатурации (вымывания азота из крови человека);

     «Гармония» — соединительный модуль, выполняющий роль стыковочного узла и коммутатора электроэнергии для трёх научных лабораторий и стыкующихся к нему через Гермоадаптер-2 транспортных кораблей. Содержит дополнительные системы жизнеобеспечения;

     «Коламбус» — европейский лабораторный модуль, в котором помимо научного оборудования установлены сетевые коммутаторы (хабы), обеспечивающие связь между компьютерным оборудованием станции. Пристыкован к модулю «Гармония»;

     «Дестини» — американский лабораторный модуль, состыкованный с модулем «Гармония»;

     «Кибо» — японский лабораторный модуль, состоящий из трёх отсеков и одного основного дистанционного манипулятора. Самый большой модуль станции. Предназначен для проведения физических, биологических, биотехнологических и других научных экспериментов в герметичных и негерметичных условиях. Кроме того, благодаря особой конструкции, позволяет проводить незапланированные эксперименты. Пристыкован к модулю «Гармония»;

     «Купол» — прозрачный обзорный купол. Его семь иллюминаторов (самый большой 80 см в диаметре) используются для проведения экспериментов, наблюдения за космосом и Землёй, при стыковке космических аппаратов, а также как пульт управления главным дистанционным манипулятором станции. Место для отдыха членов экипажа. Разработан и изготовлен Европейским космическим агентством. Установлен на узловой модуль «Транквилити»;

     ТСП — четыре негерметичные платформы, закреплённые на фермах 3 и 4, предназначенные для размещения оборудования, необходимого для проведения научных экспериментов в вакууме. Обеспечивают обработку и передачу результатов экспериментов по высокоскоростным каналам на станцию.

     Герметичный многофункциональный модуль — складское помещение для хранения грузов, пристыкован к надирному стыковочному узлу модуля «Дестини»[42].

     Кроме перечисленных выше компонентов, существуют три грузовых модуля: «Леонардо», «Рафаэль» и «Донателло», периодически доставляемые на орбиту, для дооснащения МКС необходимым научным оборудованием и прочими грузами. Модули, имеющие общее название «Многоцелевой модуль снабжения», доставлялись в грузовом отсеке шаттлов и стыковались с модулем «Юнити». Переоборудованный модуль «Леонардо» начиная с марта 2011 года входит в число модулей станции под названием «Герметичный многофункциональный модуль» (Permanent Multipurpose Module, PMM)    Далее >>>>
