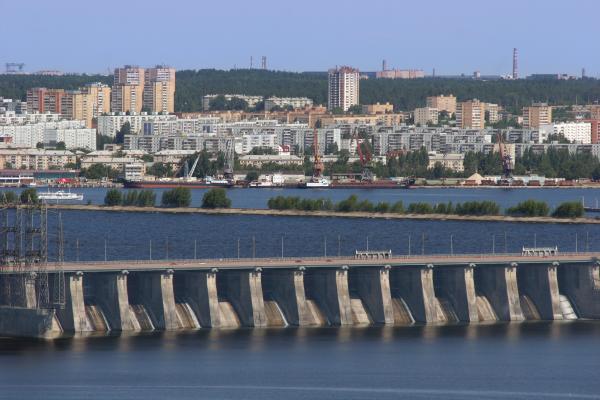

Куйбышевская ГЭС.

     Жигулёвская гидроэлектростанция (Волжская, Куйбышевская ГЭС им. В. И. Ленина) — ГЭС на реке Волга в Самарской области, у городов Жигулевск и Тольятти. Является шестой ступенью и второй по мощности ГЭС Волжско-Камского каскада ГЭС. Входит в структуру Российской энергетической корпорации ОАО РусГидро.

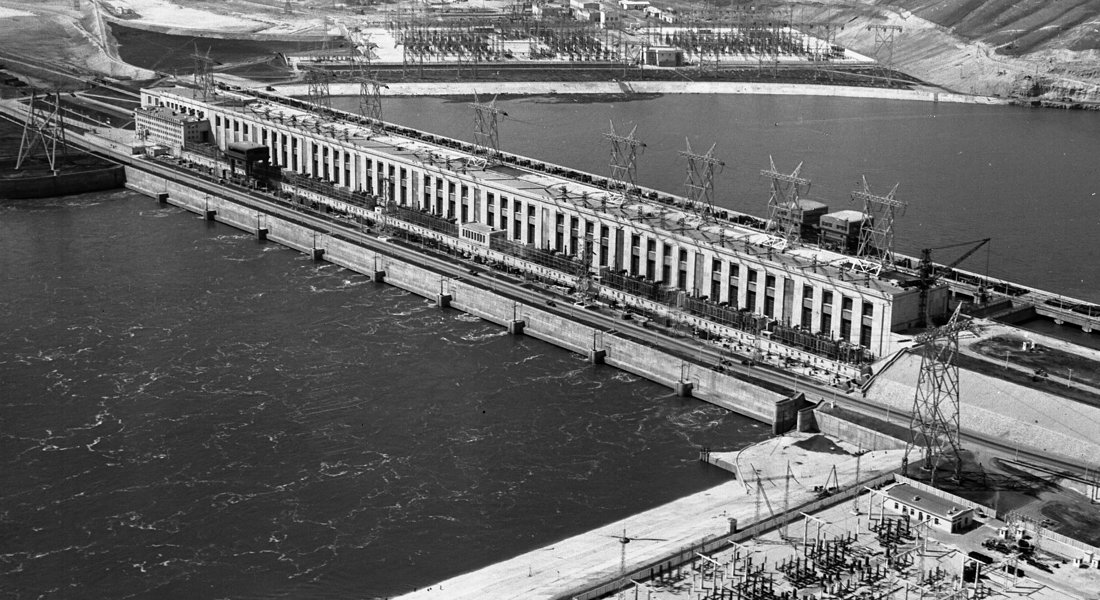

     Здание Жигулевской ГЭС (старое название- Куйбышевская ГЭС) расположено на правом берегу Волги. Оно состоит из 10 двухагрегатных секций с донными водосбросами. В машинном зале установлены 20 гидроагрегатов мощностью по 115 МВт с поворотно-лопастными турбинами (диаметр рабочего колеса – 9,3 м) и генераторами зонтичного типа (диаметр ротора – 14,3 м, статора – 17,1 м).

     Общая длина здания ГЭС вместе с монтажной площадкой – 730 м, ширина – 100 м, высота от подошвы до кровли – 80 м. Строительный объем здания – 4500 тыс. кубометров. Здание ГЭС имеет пристройку со стороны нижнего бьефа, которая сделана для выравнивания перепада напряжения под зданием и водоемом, и предупреждения пластического выпора грунта из-под подошвы сооружения. Отдельное сороудерживающее сооружение, расположенное в 33 м от здания ГЭС, введено впервые в практике гидротехнического строительства.

     Сейчас электроэнергия ГЭС передается по двум линиям электропередач в объединенную энергосистему центра страны и по двум линиям на Урал и в Среднее Поволжье. Уровень автоматизации позволил снизить численность дежурного персонала до 10 человек в смену.     >>>
