Измерение выходной мощности усилителя
Как измерить выходную мощность усилителя низкой частоты. Что такое 5.1

Измерение выходной мощности усилителя. фото.

Измерение выходной мощности усилителя    фото отсюда >>>


     Как измерить выходную мощность усилителя низкой частоты?

     Измерение выходной мощности усилителя с использованием осциллографа.

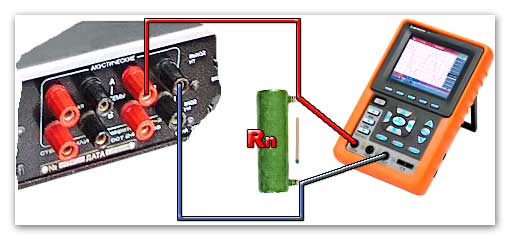

     Для проведения измерения нужно подключить один из каналов усилителя, либо к колонке, если её расчётная мощность заведомо больше, либо к эквиваленту нагрузки сопротивлением равным сопротивлению колонки.     >>>


Измерение выходной мощности усилителя

фото. В качестве эквивалента нагрузки можно использовать резистор типа ПЭВ

В качестве эквивалента нагрузки можно использовать резистор типа ПЭВ, мощностью 10 – 100 Ватт. (Ограниченное время резисторы марки ПЭВ могут рассеивать мощность в несколько раз больше расчётной).

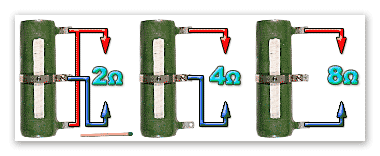

Пример использования резистора ОПЭВ-50 (8ом, 50 Ватт).

В зависимости от схемы соединения можно получить нагрузку в 2, 4 или 8 Ом.

На вход усилителя нужно подать синусоидальный сигнал частотой 100 – 200 Герц (можно обойтись и обычным музыкальным сигналом) и, постепенно увеличивая громкость, посмотреть по экрану осциллографа, при каком напряжении на выходе усилителя начнётся ограничение выходного сигнала по амплитуде.


Измерение выходной мощности усилителя

фото. Cary Audio Design LLC (США)

При измерении максимальной выходной мощности, нельзя подавать на вход усилителя, подключенного к многополосным АС, сигнал высокой частоты от генератора, так как это может привести к перегрузке высокочастотного или среднечастотного динамика.

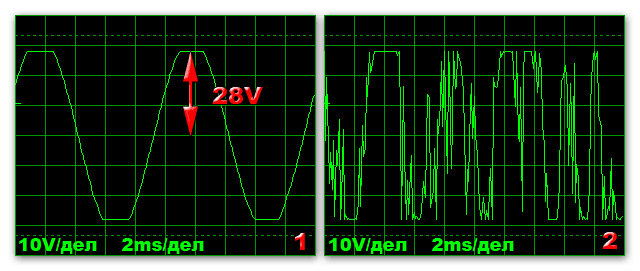

На картинке осциллограммы синусоидального «1» и музыкального «2» сигналов. Стрелкой отмечен уровень сигнала, который нужно использовать при расчёте мощности. Осциллограммы. Синусоида и музыка.

Затем можно подставить результат в формулу:

P = (U x U) : (2 x R)

P– выходная мощность усилителя в Ваттах,
U – выходное напряжение усилителя в Вольтах,
R – сопротивление нагрузки (колонки) в Омах.
Пример:

[28 (Вольт) x 28 (Вольт)] : [2 x 4 (Ома)]= 98 Ватт     сюда >>>


Измерение выходной мощности усилителя

Измерение выходной мощности усилителя.

Измерение выходной мощности усилителя с использованием вольтметра.
В отсутствие осциллографа, для измерения выходной мощности усилителя, можно обойтись и любым вольтметром, например, стрелочным тестером или мультиметром.

Для этого достаточно собрать простую схему, которая превратит любой вольтметр, в измеритель пикового напряжения.
Правда, тогда в качестве источника сигнала придётся использовать задающий генератор низкой частоты, так как при музыкальном сигнале на входе, нельзя будет получить достоверные результаты.   фото отсюда >>>


Измерение выходной мощности усилителя

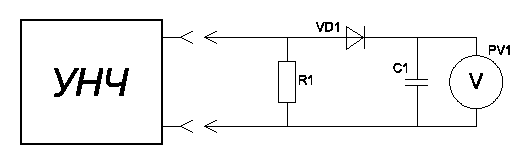

Схема измерения мощности.

Схема измерения мощности.

R1 - 4 или 8 ом (в зависимости от сопротивления колонок);
VD1 - любой диод на напряжение 50 Вольт и выше;

С1 - 0,47 - 1,0 µF любой «сухой» конденсатор на напряжение 50 Вольт и выше;
PV1 - любой вольтметр постоянного тока на напряжение 50 – 100 Вольт.

Синусоидальный сигнал звуковой частоты можно получить при использовании программного генератора низкой частоты.

На картинке показано, как выглядит один из таких генераторов и каково положение органов его управления при измерении мощности.   фото отсюда >>>
