Ламповый усилитель для наушников
Принципиальная схема Усилителя. Как самому собрать Усилитель

Ламповый усилитель для наушников. фото.
Ламповый усилитель для наушников Как самому собрать Усилитель.    фото отсюда >>>

     Ламповый усилитель для наушников

Для того чтобы оценить качество и особенность так называемого «лампового» звука не обязательно собирать мощный и сложный усилитель. Можно начать с усилителя для стерео наушников. Тем более, что большинство из тех, кто сидит за компьютером по ночам пользуется именно наушниками для прослушивания музыки или звукового сопровождения любимых игр. Вот схема предлагаемая для повторения.     >>>

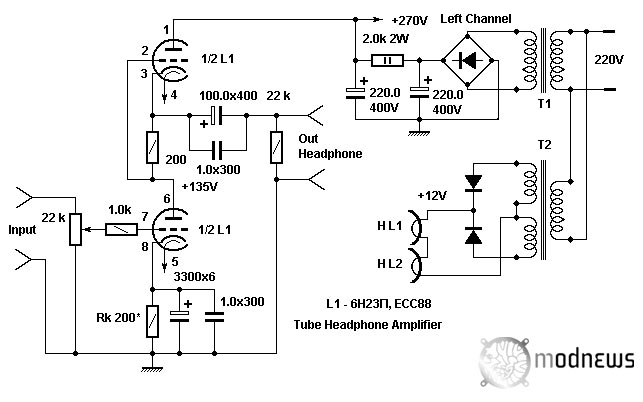

Схема усилителя для стереонаушников.

фото. Схема усилителя для стереонаушников.

Схема усилителя для стереонаушников.

В основе ее лежит так называемый SRPP каскад (Shunt Regulated Push Pull, По-русски название звучит так - каскад с динамической нагрузкой). Вот и мы уже начали произносить магические заклинания :). В качестве усилительной используется лампа двойной триод (в одном стеклянном баллоне размещены две независимые друг от друга радиолампы).

Нижняя по схеме половинка занимается усилением сигнала, а верхняя - играет роль динамической нагрузки. Положительные особенности такого включения - это высокий коэффициент усиления и низкое выходное сопротивление каскада. Усилитель справляется как с низкоомными наушниками сопротивлением 32 Ом так и со студийными мониторами сопротивлением постоянному току в 250 и более Ом.

Настройка схемы не представляет никаких проблем. После включения и прогрева ламп (примерно 5 минут) надо проконтролировать напряжение на аноде нижней лампы или катоде верхней. Оно должно быть равным половине напряжения питания (анод верхней лампы). Если это напряжение отличается от нормы более чем на 5-10% его подстраиваем подбирая резистор Rк в катоде нижней лампы. Рекомендуется, на период настройки, поставить туда цепочку из последовательно включенных постоянного резистора на 100 Ом и подстроечного на 330-470 Ом. После настройки усилителя замеряем тестером полученное сопротивление и ставим постоянный резистор как можно более близкого номинала.


Усилитель

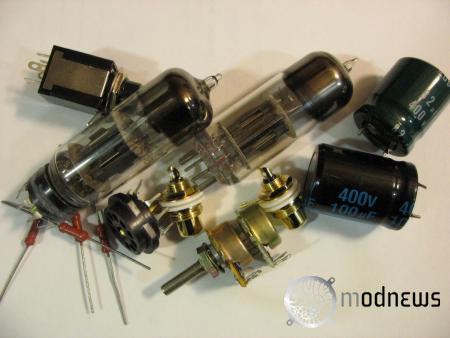

Детали для сборки усилителя.

фото. Детали для сборки усилителя.

Детали для сборки усилителя.

Для сборки понадобятся собственно пара радиоламп. Можно использовать лампы марки 6Н1П, 6Н2П, 6Н23П. Очень хорошие результаты получаются с лампой 6Н3П, но она имеет другую цоколевку, и если вы захотите собрать усилитель на ней - обратите внимание на расположение выводов.

Можно воспользоваться более мощной лампой 6Н6П. При ее использовании необходимо обратить внимание на мощность трансформатора накала. Он должен обеспечивать напряжение 6 в при токе не менее 2А или 12 в при токе 1А. Все эти лампы, за исключением 6Н6П, всегда есть в любом старом ламповом телевизоре, так что с приобретением проблем не возникнет.

Все резисторы (кроме одного в цепи питания) рассчитаны на мощность 0.25 Вт (можно больше, но тогда они будут занимать гораздо больше места). Номиналы можно посмотреть на схеме. Электролитические конденсаторы в цепи питания используются на номинальное напряжение 350-400 в. В стабилизаторе питания усилителя я использовал конденсаторы 470 мкФ на напряжение 200 в, взятые из горелых компьютерных блоков питания.

Конденсаторы соединены последовательно по две штуки, в параллель каждому из конденсаторов подключен резистор сопротивлением 470 кОм. Эти резисторы выравнивают падение напряжений на конденсаторах и служат для разрядки емкостей после отключения питания. В цепи катода нижней лампы можно использовать конденсатор емкостью от 1000 до 10000 мкФ на номинальное напряжение 6-16 вольт. Качество этого конденсатора непосредственно влияет на качество звука, поэтому маститые аудиофилы посоветовали бы воспользоваться в этой цепи конденсатором марки BlackGate. Но по причине его высокой цены (более 100$ за штуку) мы обойдемся чем-нибудь более дешевым и не менее качественным.

Лучший подручный вариант - это взять конденсатор марки Rubycon с неисправной материнской платы. Такие конденсаторы устанавливают в цепи питания процессора. Параллельно всем электролитическим конденсаторам настоятельно рекомендуется включить небольшой (0.1 - 1.0 мкФ) неполярный пленочный конденсатор. Из отечественных могу порекомендовать конденсаторы марки К78. Добавка таких конденсаторов улучшит воспроизведение усилителем высоким частот. В качестве регулятора громкости для начала подойдет практически любой сдвоенный переменный резистор сопротивлением 22-47 кОм. Главное перед установкой проверить его качество, чтобы при повороте рукоятки у него не нарушался контакт и он не шуршал и не трещал. Входные и выходные гнезда используются любые, какие вам понравятся. Главное, чтобы они были совместимы с имеющимися у вас кабелями и разъемами на наушниках.     сюда >>>


Усилитель
Знаете сколько просят за такой усилитель? Всего 700 долларов...

фото. Знаете сколько просят за такой усилитель? Всего 700 долларов...

Сборка

Конструктивно усилитель можно выполнить в любой подходящей по размеру коробочке в которой размещаются трансформаторы, конденсаторы и ламповые панельки. Очень хорошо подойдет корпус от неисправного компьютерного БП. Поскольку в усилителе для питания используется высокое напряжение особое внимание надо обратить на качество изоляции проводов и надежность крепления и пайки всех элементов схемы. Если раньше не приходилось иметь дело с высоким напряжением, не поленитесь найти и прочитать правила техники безопасности при эксплуатации и ремонте электроустановок под напряжением до 1000 вольт. Электричество халатного к себе отношения не прощает.

Далее, на конкретном примере я опишу свой вариант реализации схемы этого усилителя. Когда-то давно я увидел фотографию моддинг проекта созданного моддером Arsgera под названием «Поэт».

В этом компьютерном корпусе выполненном в виде деревянной шкатулки с профилем А. С. Пушкина на верхней крышке в качестве декоративного элемента использовался старинный серебряный подсвечник. Идея мне тогда понравилась, но хотелось бы подсвечник использовать не просто как декоративный элемент. И вот когда я обдумывал как же внешне оформить будущий усилитель, я вспомнил об этой идеи.

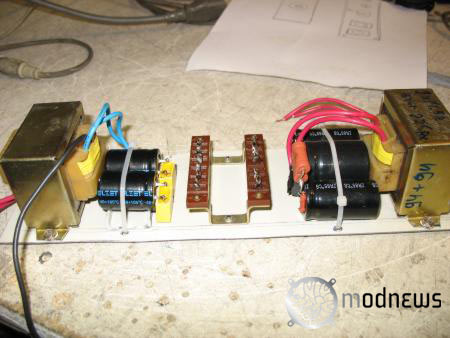

Я предпринял поход по сувенирным и антикварным лавкам и в результате приобрел пару (пусть и не старинных, но красивых) подсвечников и небольшую деревянную шкатулку от винного набора. Вот так предположительно должно было получиться. Я замерил внутренние размеры шкатулки и по ним сделал металлическое шасси, на котором разместил трансформаторы и электролитические конденсаторы. Там же разместилась колодка с клеммами, на которой будут распаяны все остальные детали. В качестве основания послужила стальная пластина выпиленная из бросовой боковины компьютерного корпуса.     >>>


Усилитель
Оказывается и такие "усилители" бывают

Ламповый усилитель для наушников. фото. Как самому собрать Усилитель.

Долго не мог найти подходящую рукоятку для регулятора громкости. В конце концов покопался в шкатулке с бижутерией у жены и нашел симпатичную подвеску со стразами. Жена ее мне отдала, но с условием, что к ближайшему дню рождения получит в замен цепочку и подвеску из настоящего золота. Что ж, искусство и женщины требуют жертв, финансовых по крайней мере.

Я обточил до нужного размера обычную пластиковую ручку регулятора громкости и вклеил ее внутрь подвески. Получился такой вот гламурный регулятор.

В магазине, торгующем мебельной фурнитурой приобрел четыре хромированных металлических дверные ручки. Они будут прикреплены снизу в качестве ножек для придания устойчивости всей конструкции.

Шасси с трансформаторами помещается внутрь шкатулки. В крышке шкатулки делается 3 отверстия (два для крепежа подсвечников и отверстие под регулятор громкости. Все провода припаиваются на место согласно схеме.   фото отсюда >>>
