Усилитель для стереотелефонов Cary Audio HH1
Принципиальная схема Усилителя. Как самому собрать Усилитель

Ламповый усилитель для наушников. фото.

Ламповый усилитель для наушников

Сегмент этот невероятно благоприятен для разработчиков. Ввиду невысокой выходной мощности здесь можно смело экспериментировать со схемотехникой, а небольшие габариты и свобода компоновки предоставляют широкий простор дизайнерам. Поскольку нагрузка относительно высокоомная, тракт можно построить на лампах без выходного трансформатора. Неудивительно, что за последние несколько лет на рынке появилась масса оригинальных конструкций*.

* См. групповые тесты телефонных усилителей на www.salonav.com.

Американская компания Cary Audio Design при проектировании модели HH1 решила взять лучшее от двух миров, т.е. использовать гибридную схемотехнику. И в самом деле, лампы хорошо усиливают напряжение, а транзисторы — ток. В конце концов, даже для высокоомной нагрузки контроль никогда не бывает лишним. А если учесть, что производитель в совершенстве владеет как ламповыми, так и полупроводниковыми технологиями, то применить их в одном устройстве было вполне логично.

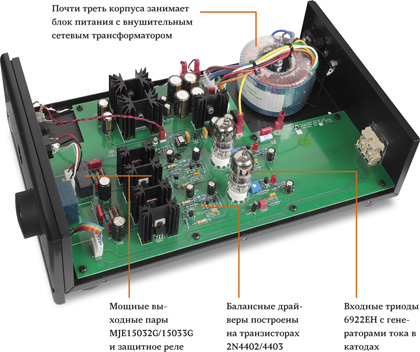

Входные каскады HH1 построены на двойных триодах 6922EH российского производства. За ними следует транзисторный балансный драйвер, а после него уже включены двухтактные выходные каскады на мощных комплементарных парах MJE15032G/15033G. Сигнал на выход подаётся через контакты реле, которое обеспечивает задержку при включении усилителя, а также разрывает цепь нагрузки при появлении постоянного напряжения на выходе.    фото отсюда >>>


     Ламповый усилитель для наушников

Ситуация в сфере головных телефонов развивается от простого к сложному. Поначалу рынок поглощал огромное количество дешёвых моделей для айфонов, затем в гонку включились маститые производители акустики, в результате чего приличное качество звучания стало широкодоступным. Музыку стали слушать и дома, для чего потребовались уже более серьёзные наушники. Что, в свою очередь, дало толчок к развитию отдельного вида техники — телефонных усилителей.     >>>


Усилитель для стереонаушников.

фото. Схема усилителя для стереонаушников.

Усилитель для стереонаушников.

Большое внимание уделено питанию. Большую часть корпуса занимают тороидальный трансформатор и три дискретных стабилизатора с мощными регулирующими транзисторами. В сглаживающих фильтрах используются качественные конденсаторы Panasonic FM. Регулятор громкости — популярный у прогрессивных самодельщиков потенциометр ALPS RK27. В целом аппарат выполнен по идеологии продвинутого усилителя мощности в версии Light.

При включении начинает мигать кольцевая подсветка сетевой кнопки, секунд через 40 внутри щёлкает реле, и усилитель выходит на рабочий режим. Но это теоретически, на самом деле его лучше с часок прогреть, чтобы «вошли в голос» элементы звукового тракта.

Испытывался HH1 с наушниками двух типов — 300-омными Sennheiser HD 580 и Philips Fidelo X1 сопротивлением 30 Ом. И те и другие обладают высокой чувствительностью, широким рабочим диапазоном и малыми искажениями.

Начинаем с Sennheiser HD 580. Первое, что стоит отметить — полное отсутствие каких-либо шумов или фона при закороченных входах. И это, между прочим, с высокочувствительными наушниками и лампами на входе. Звучание в целом нейтральное, с богатой серединой, но слегка ослабленным верхним диапазоном. Вокал великолепен — рельефен, богат тембрами, прекрасно артикулирован. Нижний регистр предельно информативен, без монотонности, с чётко читаемой структурой. Характер воспроизведения как у дорогого мониторного комплекта — математически точно, но как-то отстранённо, без «искры». Что ценно — все свойства сохраняются на любой громкости. Ни искажений, ни компрессии, ни окраски, запас по динамике колоссален.

Переходим на 30-омные Fidelo X1. Это уже что-то — в звучании появляется драйв, удар приобретает хлёсткость, бас буквально отвязывается, заметно прочищается верхний диапазон. Такой вариант смело рекомендую любителям рока и других эмоционально насыщенных жанров. Правда, здесь очень заметны сибилянты, на некоторых записях даже чересчур. Усилитель, будучи совершенно прозрачным сам по себе, имеет склонность подчёркивать особенности остальных элементов тракта. Поэтому формирование индивидуальной системы лучше начать с HH1, а уж под него подбирать наушники и кабели. Результат может порадовать даже очень взыскательного меломана.
КОМПОНЕНТЫ
CD-проигрыватель Primare CD22 (66500 руб.)
Стереотелефоны Philips Fidelo X1 (13000 руб.) и Sennheiser HD 598 (7100 руб.)
Межблочные кабели Cardas Cross RCA 0,75 м (23089 руб.)
Силовые кабели Physics Style PW-Reference (38000 руб.)
МУЗЫКА, КОТОРУЮ МЫ СЛУШАЛИ
1. Ozzy Osbourne, «Ozzmosis». Electric Records, 1995
2. «Naim Sampler #8». Naim Label, 2013
3. Nirvana, «Unplugged In New York». Geffen, 1994


Усилитель
Детали для сборки усилителя.

фото. Cary Audio Design LLC (США)

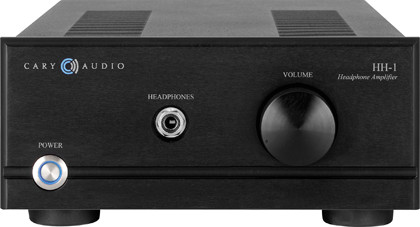

Cary Audio HH1

Производитель: Cary Audio Design LLC (США) www.caryaudio.com

Входное сопротивление: 50 кОм ||
Усиление: 2 дБ ||
Воспроизводимый диапазон: 5 — 35000Гц ||
Искажения: <0,05% ||
Разделение каналов (10 кГц): >70 дБ ||
Выходная мощность (300/30 Ом): 200/300 мВт ||
Выходное сопротивление: 5 Ом ||
Рекомендованное сопротивление стереотелефонов: 30 — 600 Ом ||
Габариты: 102 х 368 х 216 мм || Масса: 4,54 кг || Цена: 79000 руб.     сюда >>>


Усилитель
Оказывается и такие "усилители" бывают

Ламповый усилитель для наушников. фото. Как самому собрать Усилитель.

Долго не мог найти подходящую рукоятку для регулятора громкости. В конце концов покопался в шкатулке с бижутерией у жены и нашел симпатичную подвеску со стразами. Жена ее мне отдала, но с условием, что к ближайшему дню рождения получит в замен цепочку и подвеску из настоящего золота. Что ж, искусство и женщины требуют жертв, финансовых по крайней мере.

Я обточил до нужного размера обычную пластиковую ручку регулятора громкости и вклеил ее внутрь подвески. Получился такой вот гламурный регулятор.

В магазине, торгующем мебельной фурнитурой приобрел четыре хромированных металлических дверные ручки. Они будут прикреплены снизу в качестве ножек для придания устойчивости всей конструкции.

Шасси с трансформаторами помещается внутрь шкатулки. В крышке шкатулки делается 3 отверстия (два для крепежа подсвечников и отверстие под регулятор громкости. Все провода припаиваются на место согласно схеме.   фото отсюда >>>
