Катушечный магнитофон Союз-110
Стереофонический катушечный магнитофон "Союз-110-стерео" с I-кв 1986 года выпускал Брянский электромеханический завод

фото. Стереофонический катушечный магнитофон
Стереофонический катушечный магнитофон "Союз-110-стерео" с I-кв 1986 года выпускал Брянский электромеханический завод.

В модели применены: трехмоторный ЛПМ с электронным управлением и автоматическим слежением за натяжением ленты в режимах перемотки и рабочего хода, электронное торможение подкатушечных узлов.
Тип магнитной ленты А4416-6. Номер катушки 18 или 22. Скорость ленты 19,05 и 9,53 см/с. Максимальное время записи 2х45 и 2х90 мин.
Рабочий диапазон частот 30...22000 и 40...16000 Гц.
Выходная мощность: номинальная 2х15, максимальная 2х70 Вт. Потребляемая мощность 180 Вт. Габариты магнитофона 510х420х234 мм. Масса 24 кг.

С 1990 года завод выпускал магнитофон "Союз МК-110С-1" по конструкции, схеме и оформлению схожий с моделью "Союз-110-стерео", но с более высокими АЧХ.

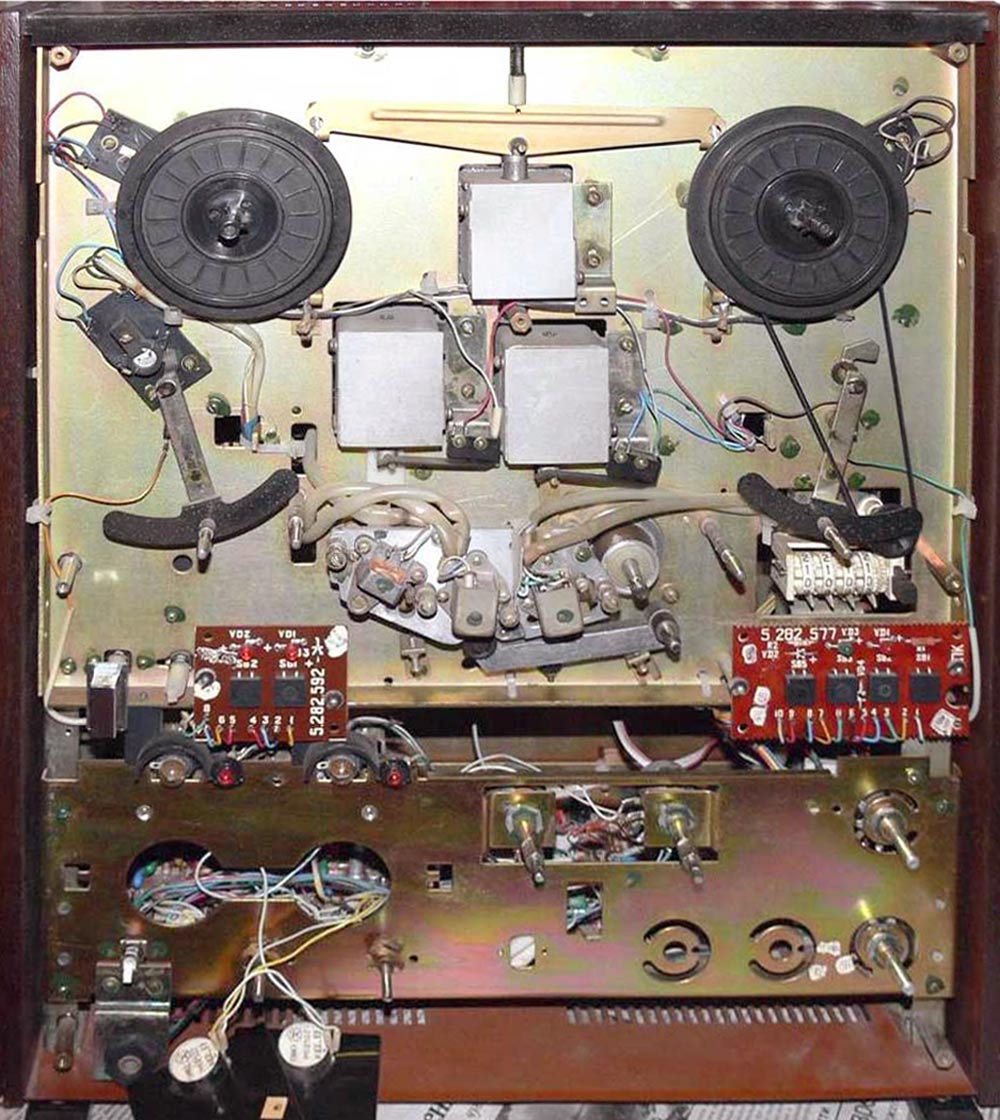

Катушечный магнитофон Союз-110 без передней панели
Конструкция. Как выглядит. (Илеть 110. Ростов-110) Как снять прижимной ролик? Как снять ручки регулировки уровня записи? Как снять пеереднюю панель магнитофона

Катушечный магнитофон Союз-110 без передней панели.  (Илеть 110. Ростов-110)
Катушечный магнитофон Союз-110 без передней панели

Как снять пеереднюю панель?

На первый взгляд проще простого - откручиваем 7 винтов и Бац - прижимной ролик мешает!
А перед этим еще и пришлось отгадывать загадку про ручки уровня записи...

Как снять ручки регулировки уровня записи?

Все остальные ручки застопорены винтами, а у этих винтов нет - что делать? Просто с усилием потянуть их на себя...

Как снять прижимной ролик?

Обратите внимание - в рабочем режиме ролик прижимает ленту и крутится, а алюминиевая накладка - не вращается... Эта круглая накладка на ролике и есть гайка - откручиваем ее против часовой стрелки. А там уже проще - снимаем стопорную шайбу и ролик свободен!

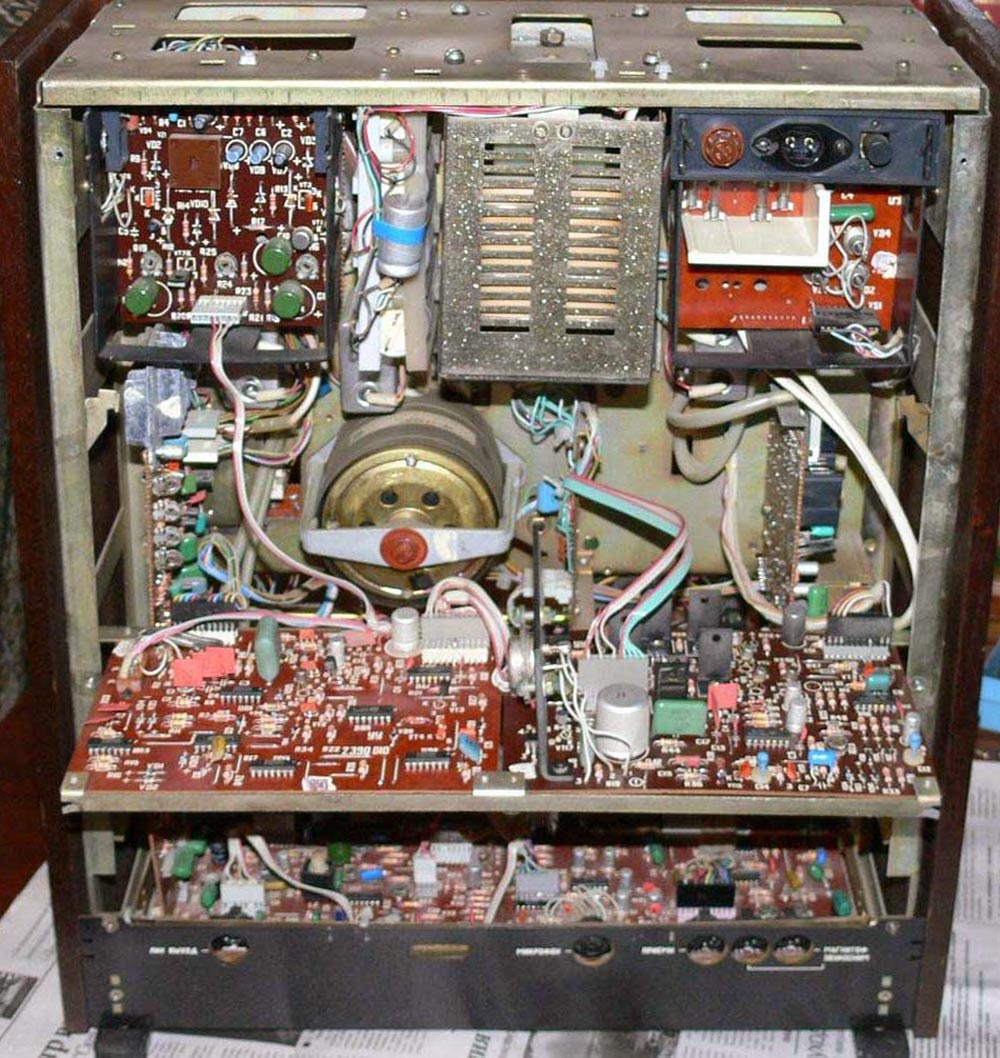

Катушечный магнитофон Союз-110 без задней крышки
Внешний вид. Союз-110 без задней крышки и блока усилителя мощности

фото. Внешний вид Катушечный магнитофон Союз-110 без задней крышки
Катушечный магнитофон Союз-110 без задней крышки и блока усилителя мощности
