Усилитель ЗЧ на интегральной микросхеме
Усилитель на микросхеме TDA2006

фото. Усилитель на микросхеме TDA2006. Принципиальная схема Усилителя

Принципиальная схема Усилителя

Проект данного одноканального УМЗЧ, подходящего для озвучки небольших комнат, построен на базе дешёвой м/с TDA2006. Эта TDA2006 обеспечивает высокий выходной ток и имеет низкие гармонические искажения. Про стоимость говорить не будем - цены на неё в интернет магазинах смешные, а обратим внимание ещё на защиту от короткого замыкания, включающую в себя встроенную схему автоматического ограничения рассеиваемой мощности, и для поддержания рабочей точки выходных транзисторов в пределах области их безопасной работы. Обычная тепловая система защиты также входит в TDA2006.

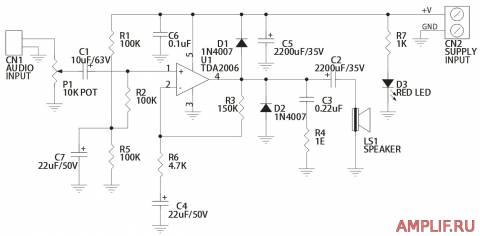

      Схема усилителя мощности на микросхеме TDA2006 (12Вт)

Технические характеристики TDA2006
Потребляет при 18V 2А от однополярного источника питания
Питание до 18 В постоянного тока
Выходная мощность 12 Вт 4 Ом, 8 Вт 8 Ом
Имеет очень низкие гармонические и перекрестные искажения
Защита от короткого замыкания и перегрева

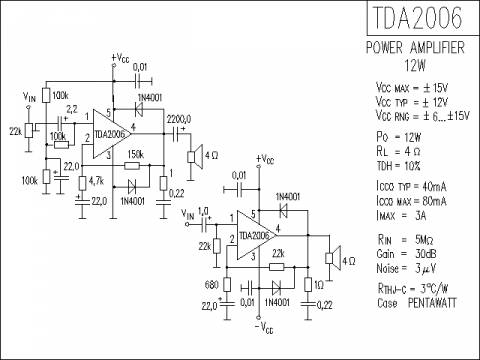

Типовая схема включения микросхемы TDA2006
Принципиальная схема Усилителя

фото. Типовая схема включения микросхемы TDA2006
Типовая схема включения микросхемы TDA2006    сюда >>>

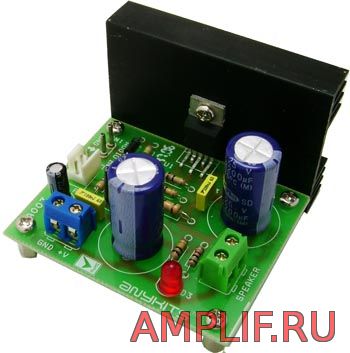

Усилитель на микросхеме TDA2006

фото. Усилитель на микросхеме TDA2006

Усилитель на микросхеме TDA2006

Вообще защита микросхемы TDA2006 ограничивает выходные токи транзисторов таким образом, что их рабочие режимы не выходят за пределы зоны безопасной работы.

Эта функция скорей может быть отнесена к классу ограничителей пиковой мощности, чем к ограничителям тока. Но благодаря ей уменьшается вероятность повреждения устройства в результате случайного короткого замыкания выхода усилителя на корпус.     сюда >>>


Даташит микросхемы TDA2006.
Принципиальная схема Усилителя


     Усилитель Вега У-120-стерео

     Бердский р-завод. Модель 1987 года. - Позднее ''Вега 10У-120-стерео 1 группы сложности. Он предназначен для усиления сигналов от различных источников звуковых программ. Модель имеет: коммутацию входов источников программ; регулировку АЧХ ВЧ и НЧ, громкости истереобаланса; ступенчатое изменение громкости; включение фильт ров ВЧ, НЧ; индикаторы сети и перегрузки. Усилитель имеет розеткиподключения звукоснимателя, магнитофона, тюнера, АС и телефонов.
Диапазон рабочих частот 20..20000 Гц.
Номинальная мощность 2х10,
максимальная 2х25 Вт.
КНИ 0,3 %. Отношение сигнал-шум не менее 66 дБ.
Напряжение сигнала со входов: корректирующего / линейного5/500 мВ.
Сопротивление АС 8 Ом.
Потребляемая мощность 44...120 Вт.
Габаритные размеры усилителя - 430х70х360 мм. Его масса 7 кг.     сюда >>>


     Лорта 50У - 202 С

     Лорта 50У - 202 С, 1992 г. в. Аналоги : Амфитон 50у-202с и 50у-002
Характеристики:
Стереофонический полный усилитель низкой частоты высшей группы сложности обеспечивает высококачественное усиление музыкальных и речевых программ в стерео и монофоническом режимах при работе от раз личных источников фонограмм. В усилителе предусмотрены: возможность оперативного выбора источника сигнала с помощью переключателя ''Селектор''; ограничительные фильтры по высшим и инфранизким звуковым частотам; наличие двух режимов работы (стерео и моно); регуляторы тембра по высшим и низшим частотам: регулировка уровня громкости с тонкомпенсацией; перевод усилителя в режим линейного усиления; слуховой контроль качества записываемого сигнала на магнитофон; электронная защита от коротких замыканий на выходе УНЧ; автоматическое отключение акустических систем при неисправности усилителя.
Выходная мощность номинальная - 2х40Вт.
Диапазон воспроизводимых частот 20...27000 Гц.
Коэффициент гармоник в диапазоне частот 40...16000 Гц не более 0,15%.
Габариты усилителя - 390х88х390 мм, его масса - 9 кг.     сюда >>>
