     Упрощённый расчёт трубы Войта (TQWP)

TQWP (Четвертьволновая труба Войта) рассчитывается в общем-то и так достаточно просто. Но, как говорится, не все йогурты одинаково полезны. Во-первых в стандартной методике по-моему слишком много наворотов, при том что в предельном случае TQWP - это просто обыкновенная дудка, настроенная на определённую частоту. В отличие от фазоинвертора TQWP не является компрессионным оформлением, поэтому допускает применение высокодобротных головок, а отсутствие инерции воздуха в трубе ФИ в виду отсутсвия присутствия самой этой трубы позволяет получить столь любимый всеми нами "быстрый" бас.

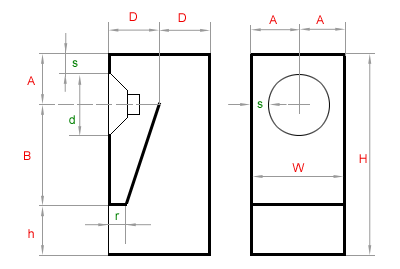

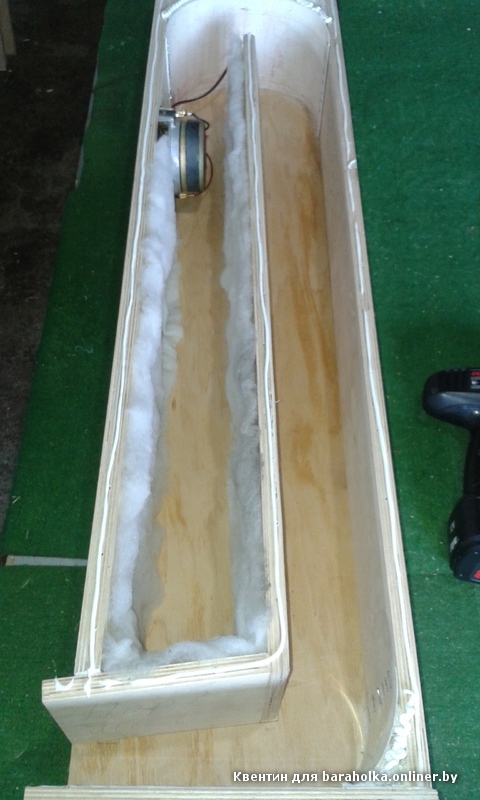

Геометрические размеры TQWP, как следует из её названия, связаны с длиной волны звука L на частоте резонанса головки Fs следующими нехитрыми соотношениями: A + B = (L / 4 + r) / 2 и h * W = Sэфф. Для полноты картины положим, что A = D = d / 2 + s и (B + h) / D = r / h. Для красоты можно считать, что r = s = удвоенной толщине материала стенок корпуса. Где h - высота "выхлопного" отверстия, W - ширина передней панели, Sэфф - эффективная площадь излучателя (обычно принимают Sэфф = 0.8 * Sг, где Sг - геометрическая площадь излучателя; или ещё проще - Sэфф = 0.6 * d2), d - геометрический диаметр излучателя.

Эти соотношения позволяют вычислить все параметры системы.

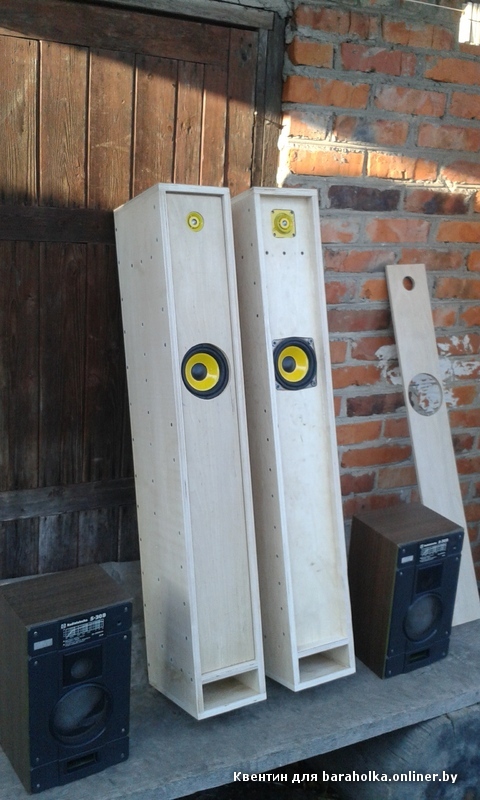

Обычно B вычисляют по более сложной формуле, однако потом приходится, играя с эффективной глубиной выходного канала (r) "подгонять" этот параметр так, чтобы динамик разместился на своём месте. Причём всё равно выдержать все эти доли миллиметра при ручном изготовлении АС практически невозможно. Описанный метод даёт хорошее приближение (в пределах 1см), к тому же автоматически "загоняет" динамик в идеальное положение, то есть когда расстояние от его центра до боковых стенок и верхней крышки одинаково.

К тому же такую "геометрически идеальную" TQWP по идее должно быть куда легче раскраивать и собирать. Ну, как-то так. Завтра ещё подумаю на эту тему :) Что скажете?     сюда >>>
