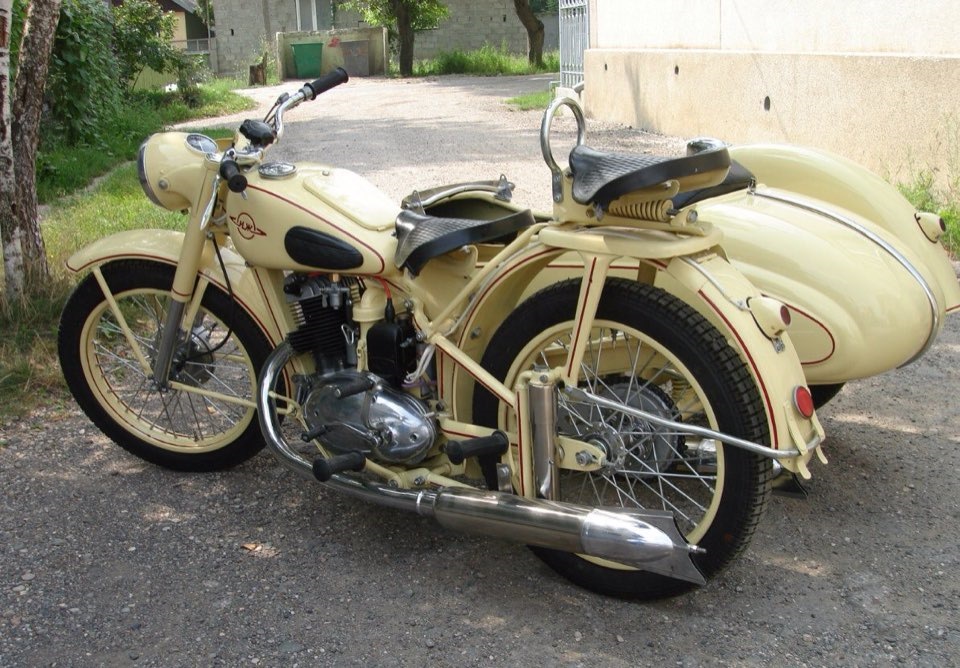

Мотоцикл Иж-49

На мотоцикле установлен одноцилиндровый, двухтактный двигатель воздушного охлаждения с возвратно-петлевой двухструйной продувкой, с приготовлением рабочей смеси в карбюраторе и воспламенением её в цилиндре от электрической искры. Коленчатый вал — сборный, прессованный. Картер — блочного типа.

В передней части находится кривошипная камера, в задней размещена коробка передач. Картер состоит из двух половин с разъёмом по средней продольной плоскости. Педаль ножного переключения передач и педаль кикстартера расположены с левой стороны картера коробки передач.

Переднее колесо вместе с тормозом, приводным редуктором спидометра и грязевой щиток крепятся к подвижной части телескопической вилки. На вилке укреплена фара, в корпусе которой вмонтирован спидометр, соединённый гибким валом с редуктором. Руль мотоцикла закреплён в кронштейнах верхнего мостика телескопической вилки, поворачивающейся на 35° в обе стороны. При этом руль может быть закреплён в удобном для водителя положении.

С правой стороны бензобака закреплён сектор рычага ручного переключения передач. При переключении передач педалью, рычаг перемещается в положение, соответствующее включенной передаче.

Малый вес неподрессоренной части и мало меняющийся вылет дают очень хорошую устойчивость и управляемость мотоциклу. Заднее колесо закреплено в вилке поперечной жёсткости, которая эластично подвешена к раме на пружинно-гидравлических элементах. Колеса — легкосъёмные, невзаимозаменяемые.    >>>
