Антенна для цифрового ТВ

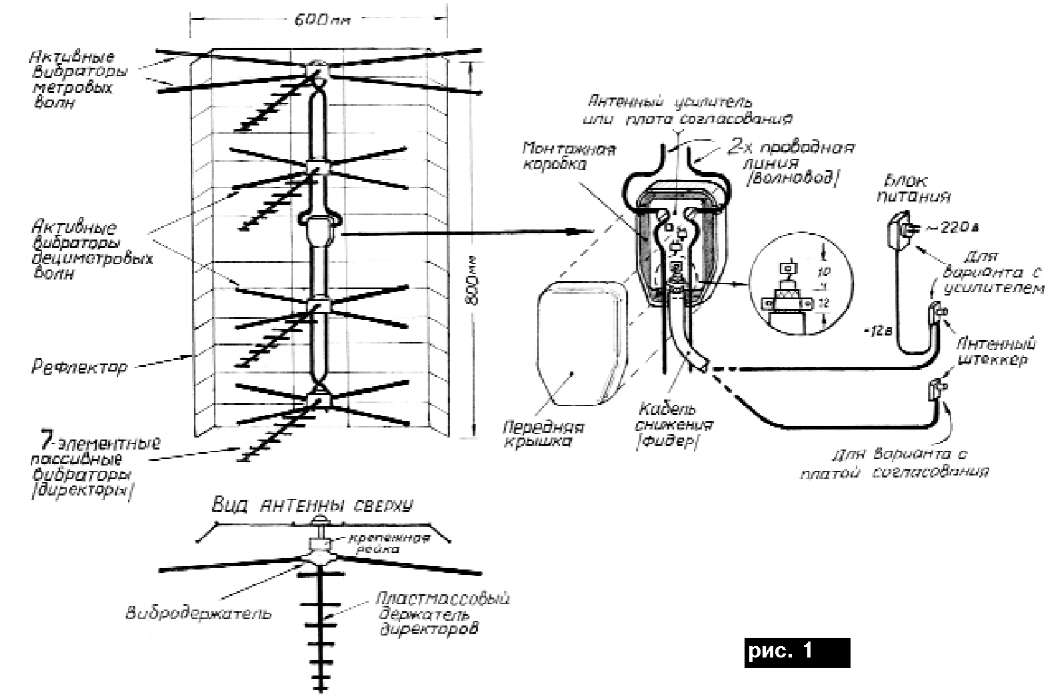

Антенны, которые вы видите на рисунке, названы в народе "польскими" из-за того, что их изготовляют и завозят из Польши. Свою популярность антенны приобрели благодаря:
1) дешевизне;
2) широкополосности: антенны захватывают весь диапазон ТВ каналов (МВ, ДМВ) и УКВ радиовещания; 3) возможности принимать слабые сигналы, что обеспечивается применением сменных усилителей.
Рабочий диапазон частот 40 - 800 МГц
Телевизионные каналы 1.12; 21.69
Ширина главного лепестка диаграммы направленности:
по вертикали 46°
по горизонтали 27°
Собственное усиление антенны 10.13,5 дБ
Волновое сопротивление 300 Ом
Размеры 800х600 мм
Масса 1,7 кг
В комплект антенны ) входят:
рефлектор с комплектом крепления к мачте -1 к-т; двухпроводная линия (волновод) с крепежной рейкой и монтажными пластмассовыми коробками -1 к-т;
пассивные вибраторы (директоры) - 4 шт.;
активные вибраторы МВ - 2 шт.;
активные вибраторы ДМВ - 6 шт.;
антенный усилитель (на выбор покупателя) - 1 шт.;
блок питания ~220 В/=12 В - 1 шт.;
антенный штеккер - 1 шт.;
инструкция по применению антенны - 1шт.
Коаксиальный кабель (фидер) в комплект антенны не входит, его покупают отдельно. Рекомендуемый диаметр кабеля 6.8 мм, а его длину выбирают в зависимости от мест расположения телевизора и антенны.
Антенный усилитель изготовляют на отдельной съемной плате, радиоэлементы на ней крепят навесным монтажом. Размещают плату в центре антенны в монтажной коробке, что позволяет эффективно усиливать принятый сигнал. При необходимости плату с усилителем можно легко снять и заменить. У продавцов антенн имеется большой выбор антенных усилителей. Все они по размерам одинаковы и отличаются лишь усилением - от 5 до 48 дБ. Количество модификаций их постоянно растет.
Следует подчеркнуть, что верхняя граница дальности приема (80-100 км)
