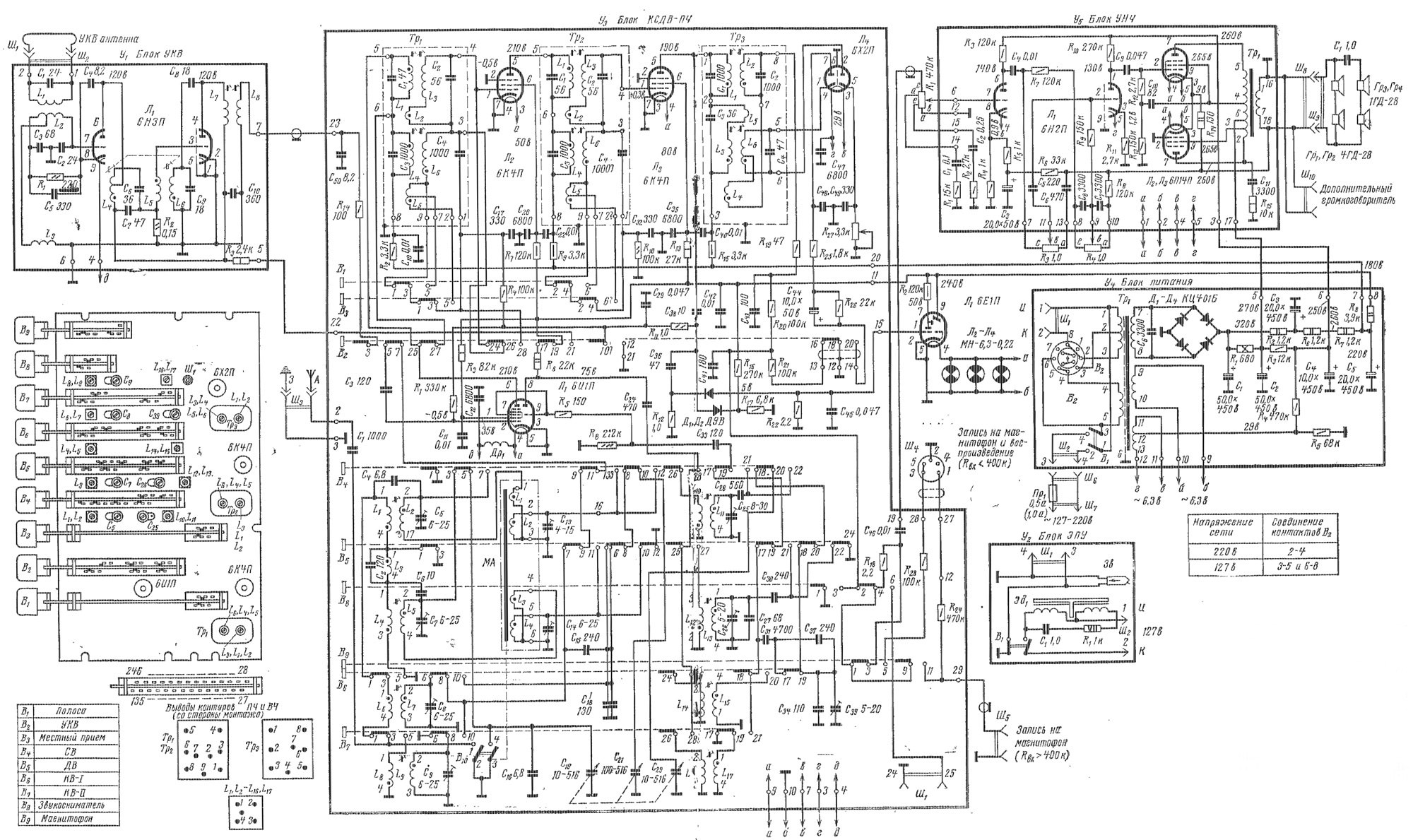

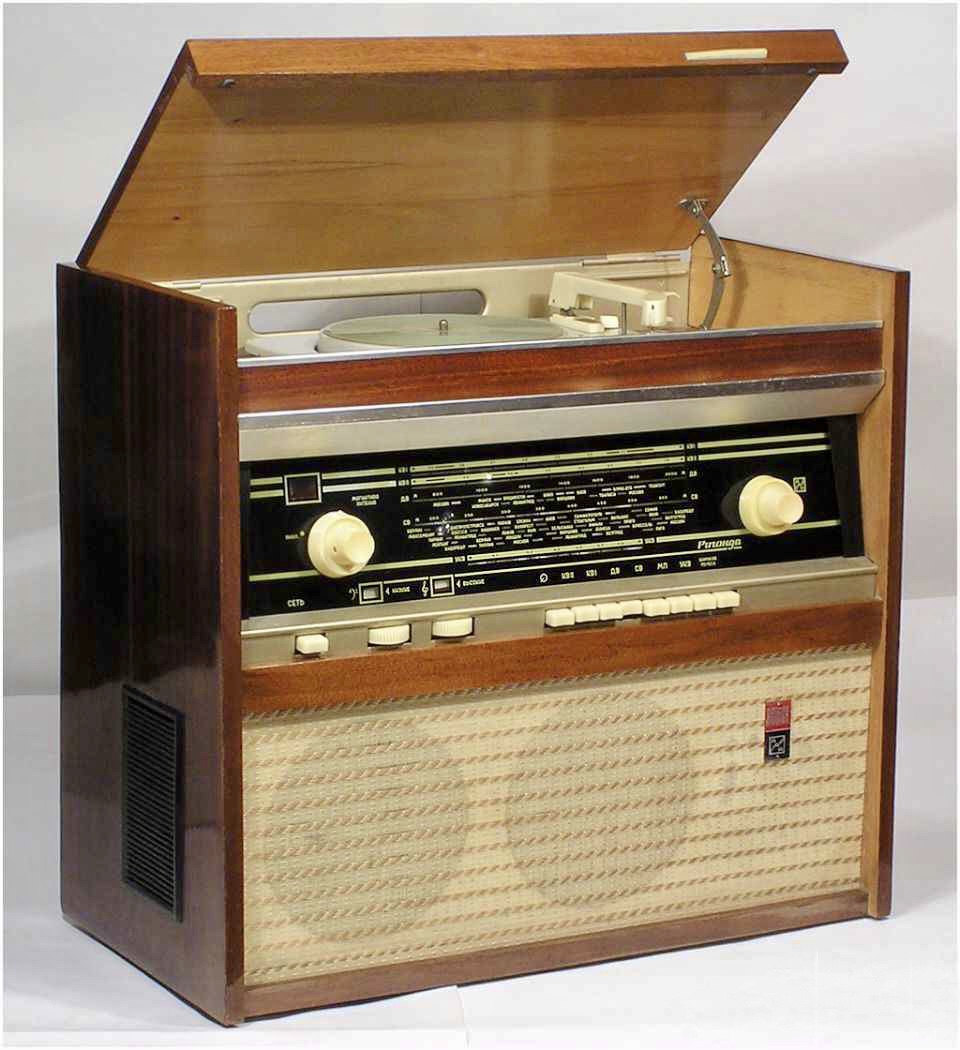

Ригонда-102. Принципиальная схема Габариты радиолы: 670 - 400 - 875 мм, вес - 21 кг.
Габариты колонки (на ножках): 430 - 320 - 805 мм, вес - 8 кг. Описание схемы
здесь >>>
|
|
Намоточные данные выходного трансформатора Ригонды
Принципиальная схема Усилителя
Намоточные данные выходного трансформатора Ригонды
На картинке ТВЗ все монофонические. Только один на 8 Ом, другой на 4 Ома нагрузкой.
сюда >>>
|
|
Радиола «Ригонда-Моно»
Тёплый ламповый звук как норма жизни: лучшие советские радиолы
Радиола «Ригонда-Моно». Тёплый ламповый звук как норма жизни: лучшие советские радиолы
Радиола «Ригонда-Моно» выпускалась на Рижском радиозаводе с 1963 года и включала в себя ДВ/СВ/КВ/УКВ приёмник, а также виниловый проигрыватель, предлагая достойное по тем временам сочетание «цена-качество». Аппарат разошёлся огромными партиями, став народным «музыкальным центром» для жителей СССР.
Выходная мощность — 3,5 «честных ламповых» ватт: в сочетании с лёгкими бумажными диффузорами штатных динамиков, это позволяло озвучить небольшую или средних размеров комнату. Формально частотный диапазон — весьма скромный (от 60 до 12 000 Гц), однако в реальности «Ригонда-Моно» звучала очень приятно и основательно.
Электропроигрыватель трёхскоростной, с автостопом — совершенно невыдающийся, с совсем уж простеньким тонармом. Однако разъём для внешних источников предлагал шанс исправить ситуацию, подключив к радиоле хорошую вертушку классом повыше или магнитофон.
сюда >>>
|
|
«Rigonda-stereo»
«Rigonda-stereo» ИЩ2.021.042 - первая крупная разработка объединенного СКБ RRR и VEF. Она состоит из десятилампового АМ-ЧМ радиоприемника с двухканальным УНЧ, собранного из унифицированных блоков, и 4-скоростного стереофонического проигрывателя II ЭПУ-12-4-127 с микролифтом, полуавтоматическим включением и автоматическим выключением.
сюда >>>
|
|
Советские Усилители - Вега, Радиотехника, Амфитон, Лорта, Корвет
Усилитель Вега У-120-стерео
|
Усилитель Вега У-120-стерео
Бердский р-завод. Модель 1987 года.
-
Позднее ''Вега 10У-120-стерео
1 группы сложности. Он предназначен для усиления сигналов от различных источников звуковых программ. Модель имеет: коммутацию
входов источников программ; регулировку АЧХ ВЧ и НЧ, громкости истереобаланса; ступенчатое изменение громкости; включение фильт
ров ВЧ, НЧ; индикаторы сети и перегрузки. Усилитель имеет розеткиподключения звукоснимателя, магнитофона, тюнера, АС и телефонов.
Диапазон рабочих частот 20..20000 Гц.
Номинальная мощность 2х10,
максимальная 2х25 Вт.
КНИ 0,3 %. Отношение сигнал-шум не менее
66 дБ.
Напряжение сигнала со входов: корректирующего / линейного5/500 мВ.
Сопротивление АС 8 Ом.
Потребляемая мощность 44...120
Вт.
Габаритные размеры усилителя - 430х70х360 мм. Его масса 7 кг.
сюда >>>
|
|
|
Лорта 50У - 202 С
Лорта 50У - 202 С, 1992 г. в. Аналоги : Амфитон 50у-202с и 50у-002
Характеристики:
Стереофонический полный усилитель низкой частоты высшей группы сложности обеспечивает высококачественное усиление музыкальных и речевых программ в стерео и монофоническом режимах при работе от раз личных источников фонограмм. В усилителе предусмотрены: возможность оперативного выбора источника сигнала с помощью переключателя ''Селектор''; ограничительные фильтры по высшим и инфранизким звуковым частотам; наличие двух режимов работы (стерео и моно); регуляторы тембра по высшим и низшим частотам: регулировка уровня громкости с тонкомпенсацией; перевод усилителя в режим линейного усиления; слуховой контроль качества записываемого сигнала на магнитофон; электронная защита от коротких замыканий на выходе УНЧ; автоматическое отключение акустических систем при неисправности усилителя.
Выходная мощность номинальная - 2х40Вт.
Диапазон воспроизводимых частот 20...27000 Гц.
Коэффициент гармоник в диапазоне частот 40...16000 Гц не более 0,15%.
Габариты усилителя - 390х88х390 мм, его масса - 9 кг.
сюда >>>
|
|
 |
